机械设计要求精细，一张图纸中经常有很多复杂的零件图，并且随时面临修改。通常设计师在修改或者标注时，需要不断的绽放图纸来达到目的，必要的时候需要手动绘制出想要表达的部分精细位置，相当费时费力。

为了能节省设计师的设计时间，提高设计效率，xelegaCAD2018机械版中的局部详图功能可以一键表达出要显示的部分零件内容，无须放大缩小就可一目了然。最重要的是局部详图功能还能随着更改部位重生成该位置的更改后显示，无须重画。该功能的使用非常便捷，具体方法如下。

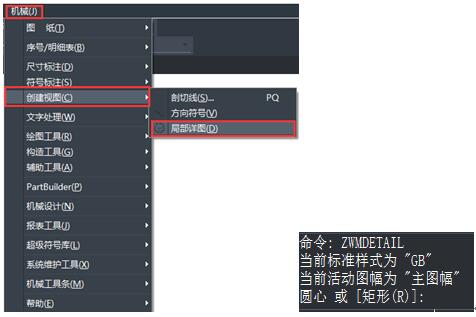

首先，打开菜单栏中的“机械”选项——创建视图——局部详图。即可启动该命令。也可以直接通过快捷命令：ZWMDETAIL，选择好要显示的样式，比如圆或矩形。

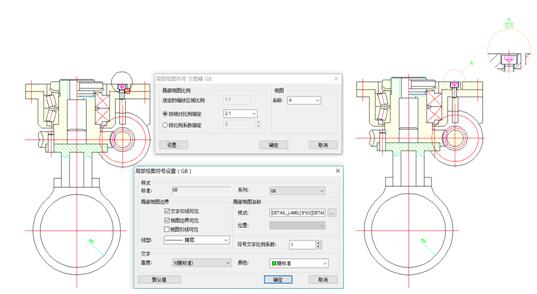

然后选择要局部放大的内容中一点作为圆心，在弹出的局部视图符号对话框中，可以设置放大比例与显示名称。在点选“设置”后弹出对话框中可以对视图符号进行设置，包括边界、线形、文字乃至颜色。确定之后即可显示要局部显示的零件信息。

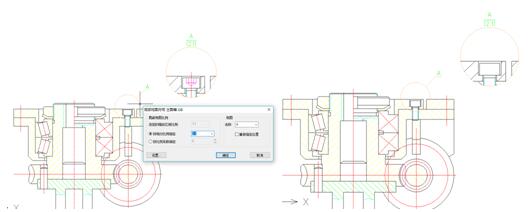

复杂的零件图纸难免修修改改，对于局部放大的部分，设计师可以直接在原图上修改，然后双击局部放大的框选部分，又将弹出“局部视图符号”对话框，选择确定后即局部放大部分直接与修改后同步，无须再次修改。

luck18网址2018机械版的局部详图功能不仅让密集复杂图纸部分轻松表达，使设计图纸更清晰更整洁，节省了多方的工作时间，提高工作效率。
