CAD设计师必备的3D外螺纹插件全攻略
在CAD三维建模中，绘制一个标准的外螺纹是不是让你倍感头疼？手动旋转扫描耗时费力，参数稍有偏差就得推倒重来，尤其当项目需要批量绘制螺丝、螺栓时简直让人崩溃。
如果你也正在搜索“CAD如何快速画3D螺纹”、“螺纹建模技巧”，那么恭喜你，找到答案了。今天，小编将给大家分享一款高效神器——【CAD画3D外螺纹插件】，它能一键生成复杂的螺纹，接下来让我们一起看看它的操作步骤吧。
问题描述：
客户有时需要在cad上画3D的外螺纹。如何能快速把外螺纹画出来。
步骤指引：

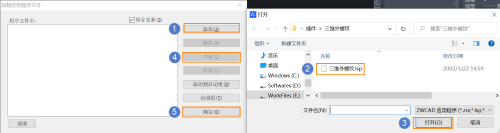

1.打开cad，输入【APPLOAD】命令，按下图加载三维外螺纹.lsp。该插件可以画三种规格的外螺纹，分别是英制（ISO228）、公制（metric）、自定义（mythread）螺纹。
2.以公制为例，输入【metric】命令，【回车】确定。
3.输入公称外径，如16，【回车】确定。
4.输入螺距，如0.8，【回车】确定。
5.指定插入点，【回车】确定。
6.输入螺纹总长，【回车】确定。最后输出的外螺纹如下图。该螺纹是3D立体图形。
以上就是本文的全部内容，希望对你有所帮助！
