CAD绘图效率神器！30秒搞定渐开线齿轮
在传统CAD设计中，绘制一个标准的渐开线齿轮需要查手册、计算齿廓坐标、用样条曲线艰难拟合、校验根切与齿顶厚等繁琐步骤。本文将为你介绍一款能极大解放生产力的工具——【画渐开线齿轮】插件，有了它，你只需确定设计意图（传动比、中心距、强度要求），它来负责实现精确几何。 无论是直齿轮、斜齿轮还是锥齿轮，通过直观的界面输入基本参数，一个具有真实渐开线齿形的三维模型即刻呈现。
问题描述：
如何快速绘制一个渐开线齿轮
步骤指引：

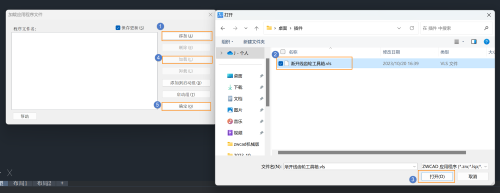

1.打开cad，输入【APPLOAD】命令，按下图加载渐开线齿轮工具箱.vls；

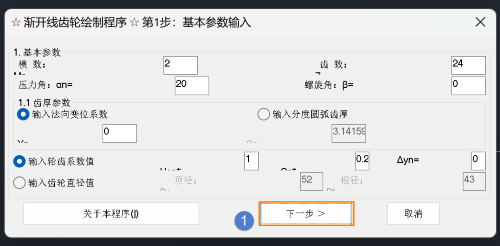

2.输入【Gear】命令，【回车】或【空格】确定，调出基本参数界面，输入参数后点击下一步；
3.核对之前输入的参数，选择齿顶和齿根的过渡圆角半径，确定绘制精度；

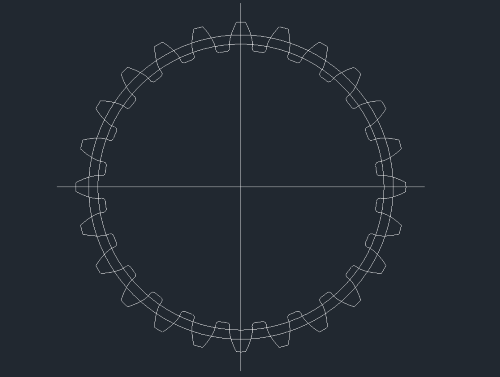

4.绘制图形生成渐开线齿轮。
渐开线齿轮工具箱.vls
