CAD怎么选择性的擦掉一段线
在CAD的日常使用中，可能需要擦除一段线段的一部分，那么CAD怎么选择性的擦掉一段线呢？下面教大家一种方法。

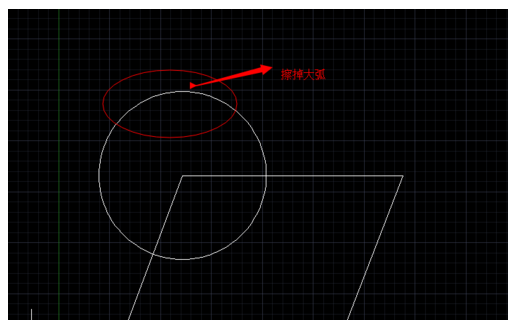

步骤一：以下图为例，要在一个多边形的一角画上一个弧，需要擦掉圆的外弧。因为这个圆是一个整体，用删除工具时总是会把整个圆选定，就会把整个圆删掉。
步骤二：要选择性的删掉一部分弧就可以用“修改”工具，在cad经典界面的右侧工具栏里。

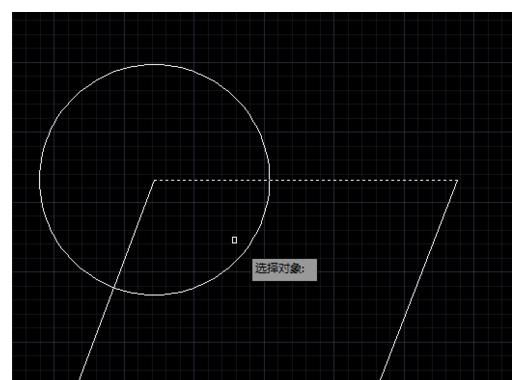

步骤三：点击“修改”后光标变成小方块，这时候要选择与所擦弧有交点的两条线。

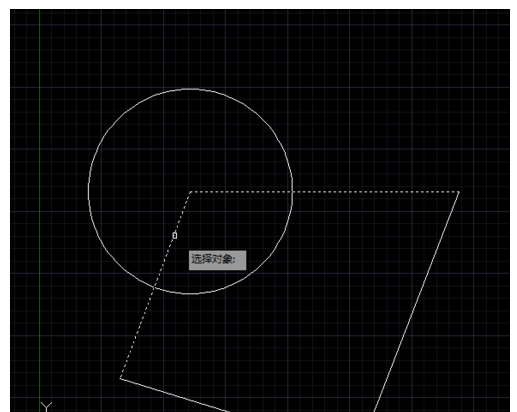

步骤四：如图是多边形与圆相交的两条边，也就是说选中这两条边后，所要擦得弧已经被限定了，就在这两条线之间。

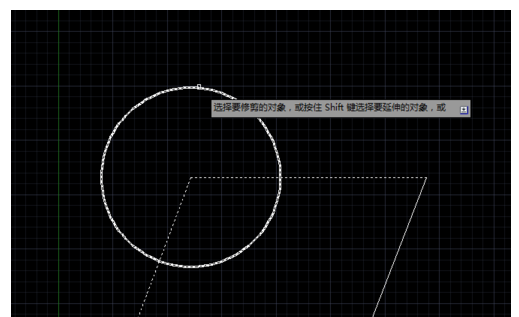

步骤五：选中两条先后，按回车确认，说明要选的限定线已经选完。

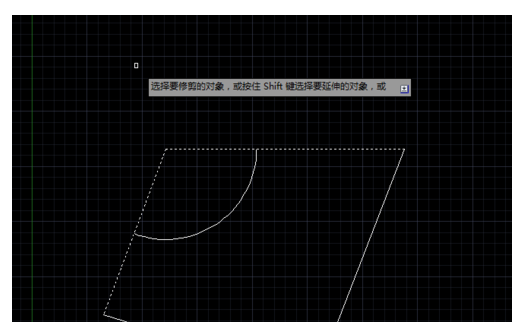

步骤六：然后将方块状的光标放在要擦掉的大弧上，点击左键即可。

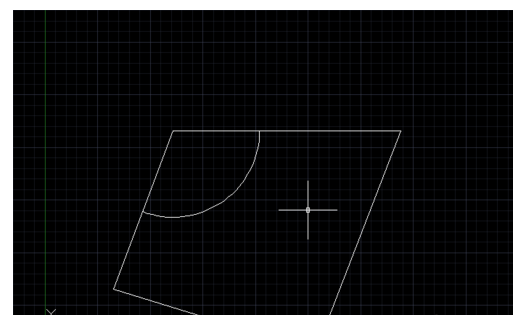

步骤七：最后点击回车，操作完成。
