CAD如何使用圆周阵列命令
在CAD的日常使用中，可能会遇到需要使用圆周矩阵命令的时候，那么，CAD怎样使用圆周阵列命令呢？下面教大家一种方法。

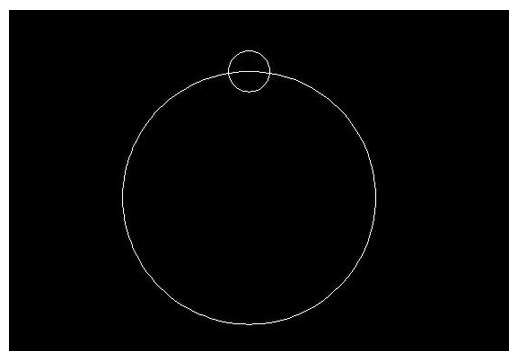

步骤一：CAD软件打开后，在工具条上单击圆命令或输入快捷键C，在绘图区画任意一个圆，确定后按回车键，在圆上方的像限点画一个小圆。
步骤二：在工具条上单击阵列命令或输入快捷键ar弹出阵列对话框，从图中可以看到这里有两个选项，一个是矩形阵列，另一个是环形阵列。
步骤三：假设有6个小圆均匀的分布在大圆上 。由于系统默认是矩形阵列，而这是属于圆周阵列的类型，所以选择第二个选项-环形阵列。
步骤四：在环形阵列中，点击选择对像，选择小圆按确认。又弹出环形阵列的对话框，然后在中心点后面点击拾取中心点按钮，选择大圆的圆心，这样小圆要圆周阵列的圆心就已确定。

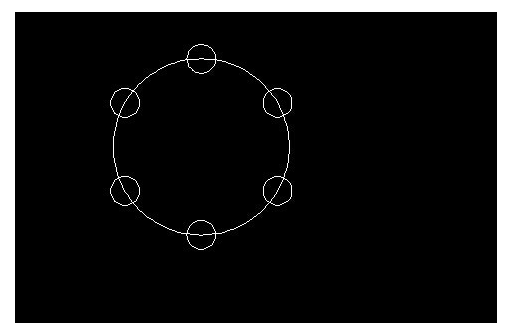

步骤五：因要在大圆上均匀的分布6个小圆，在项目总数把4改成6，然后按确定。此时从下图上可以看到小圆被均匀的分布在大圆上。
