CAD如何创建弧长与角度尺寸
在CAD的日常使用中，可能会遇到需要创建弧长与角度尺寸的时候，那么CAD如何创建弧长与标注尺寸呢？下面教大家一种方法。
步骤一：在下图中，是我已经设计好的CAD图纸，大家可以参考此图设计一个类似的图形；
步骤二：关于弧长关注的定义，请查看下图中的文字说明；

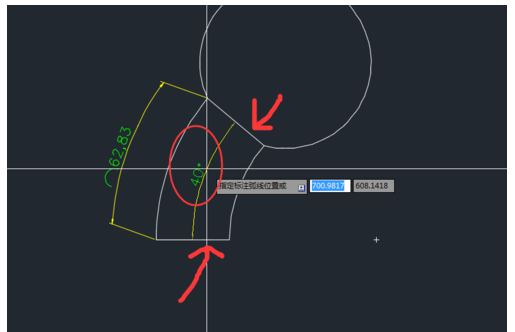

步骤三：执行弧长标注后，选择需要标注的圆弧，其尺寸就显示出来了，在其尺寸前，有C符号；
步骤四：角度标注的定义：测量选定的几何对象或 3 个点之间的角度。

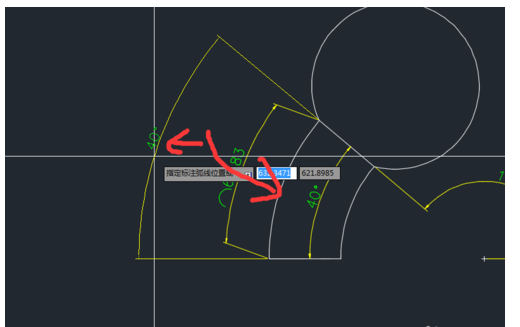

步骤五：执行角度标注，分别先择水平线与斜线，其显示的数值是40度，标注尺寸放置的位置不同，其显示结果也不同，如图2；

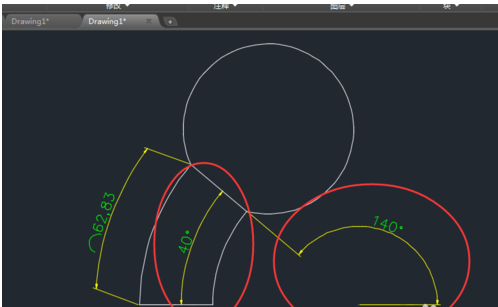

步骤六：角度标注不但可以选线，还可以选择圆弧；（使用选定圆弧或多段线弧线段上的点作为三点角度标注的定义点。圆弧的圆心是角度的顶点。圆弧端点成为尺寸界线的原点）
