CAD平面图怎么标高

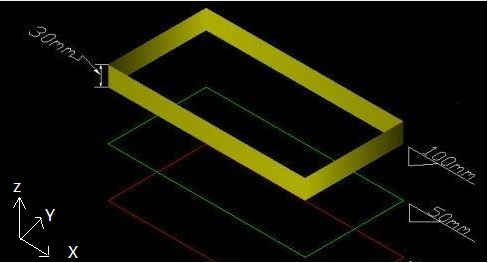

构造平面是luck18网址三维空间中一个特定的平面，一般为三维坐标系中XOY平面。构造平面主要用于放置二维对象和对齐三维对象。通常，创建的二维对象都位于构造平面上，栅格也显示在构造平面上。如下图
在进行三维绘图时，如果没有指定Z轴坐标，或直接使用光标在屏幕上拾取点，则该点的Z坐标将与构造平面的标高保持一致。
默认情况下，构造平面为三维坐标系中的XOY平面，即构造平面的标高为0。也可以改变构造平面的标高，可直接在与XOY平面相平行的平面上绘图。
标高是指luck18网址中默认的Z坐标值，默认情况下的标高值为0.当命令行中只输入坐标点的X,Y值，或使用光标在屏幕上拾取点时，luck18网址自动将该点的Z坐标值指定为当前的标高值。
设置标高的命令提示如下。
命令:elev
指定新的默认标高<0.0000>:
指定新的默认厚度<0.0000>：
技巧与提示：
当坐标系发生变化时，luck18网址自动将标高设置为零，并将标高值保存在系统变量Elevation中，可以直接修改该系统变量，从而改变当前的标高设置。
