CAD如何在CAL运算中使用对象捕捉
在CAL运算式中可以使用对象捕捉（如END和CEN等）来表示一个点。例如，表达式的形式可以是“（END+CEN）/2”。CAL命令在处理此类运算式时，将提示用户选择用于捕捉的图元，用户选取对象后，luck18网址进行捕捉并返回捕捉点的坐标值。显然，采用这种方式来指定一个点，比直接使用点坐标要方便许多。
【举例】在CAL运算式中使用对象捕捉
命令:_circle 指定圆的圆心或[三点（3P）/两点（2P）/切点、半径（T）]：’cal //使用CAL计算器
表达式：（cen+mid）/2 //输入计算表达式

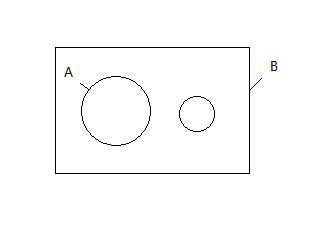

选择图元用于CEN捕捉： //选择圆A，如图1
选择图元用于MID捕捉： //选择直线B
（161.289.99.0636.0.0）
指定圆的半径或[直径（D）]<8.8497>:6 //输入圆半径
