CAD怎么拉长图形对象
在命令行中输入LEN并按Enter键，启动拉长命令。
按照命令行提示，在命令行中输入“DY”并按Enter键，选择动态拉长也即鼠标拖曳。
按照命令行提示，选择圆弧作为拉长对象，如图1（a）所示。
按照命令行提示，选择如图1（b）所示交点为圆弧新端点，完成对圆弧的拉长操作。
命令行出现提示“选择要修改的对象或 [放弃(U)]:”，继续选择如图1（c）所示直线段作为源对象，选择新端点同前，完成对直线段的拉长操作。最终效果如图1（d）所示。

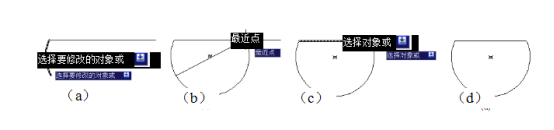

图1
命令行的操作如下。
命令: len
LENGTHEN
选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: DY（选择动态拉长也即鼠标拖曳）
选择要修改的对象或 [放弃(U)]: （拖曳圆弧到指定位置）
指定新端点:
选择要修改的对象或 [放弃(U)]: （拖曳直线段到指定位置）
指定新端点:
