CAD怎样绘制构造线
1.点击菜单栏【绘图】>【构造线】启动构造线绘图命令。
2.按照命令行输入提示，在命令行输入“b”，按Enter键，选中二等分选项绘制构造线。

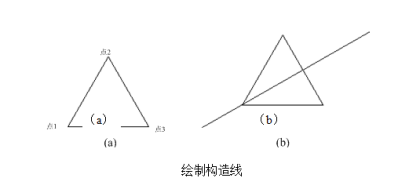

3.在绘图区选取图一图形的点1作为角顶点
4.在绘图区选取图一图形的点2作为角起点
5.在绘图区选取点图一图形的3作为角的端点，按Enter键结束。就会完成构造线的绘制
命令行的操作提示如下。
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: b
（选中二等分选项）
指定角的顶点: （选择点1）
指定角的起点: （选择点2）
指定角的端点: （选择点3，按Enter键）
