CAD轮廓设置命令

【工具栏】:实体 > 设置轮廓

【菜单项】: 绘图 > 实体 > 轮廓

【命令行】:SOLPROF

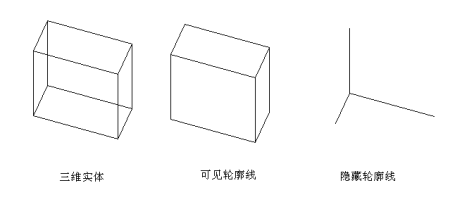

在图纸空间中创建三维实体的轮廓图像。

命令行输入提示信息：

选择对象: 选择一个或多个三维实体后回车确定选择集

是否在单独的图层中显示隐藏的轮廓线？[是(Y)/否(N)]<是>: 输入 y 或 n，或按 Enter 键

【在单独图层中显示隐藏轮廓线】

不管选择集中有多少个实体，只生成两个块，一个块包含可见轮廓线，另一个包含隐藏轮廓线。绘制可见轮廓线块时使用的线型为“BYLAYER”，如果“消隐”线型已经加载，则绘制隐藏轮廓线块时使用的线型为“消隐”，否则线型为“BYLAYER”。可见线和隐藏线的块所属的图层按如下规则命名：

PV-视口句柄（用于可见的轮廓图层）

PH-视口句柄（用于隐藏的轮廓图层）

例如，若在句柄为 3CF 的视口中创建轮廓图，包含可见线的块将插入到图层 PV-3CF 中，包含隐藏线（如果需要）的块将插入到图层 PH-3CF 中。如果这些图层不存在，该命令将创建它们。如果这些图层已经存在，块将添加到图层上。

【不在单独图层中显示隐藏轮廓线】

把所有轮廓线当作可见线，并为每个选定实体的轮廓线创建一个块。块的线型和所属图层与选择“是”选项时创建可见轮廓线块相同。如果选择集中有n个实体,则创建n个块，每个块包含的轮廓线分别是一个或多个实体轮廓线的并集。
