CAD如何填充多边形
用solid命令可以填充多边形,按照提示用户指定多边形的顶点(3个点或4个点),命令结束后,系统自动填充多边形。指定多边形顶点时,顶点的选取顺序是很重要的,如果顺序出现错误,将使多边形成打结状。命令使用方法:菜单命令:【绘图】>【曲面】>【二维填充】
工具栏:【曲面】>【二维填充】按钮
命令:SOLID

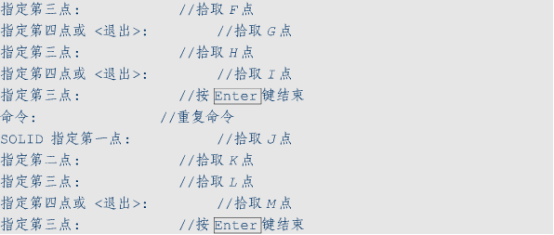

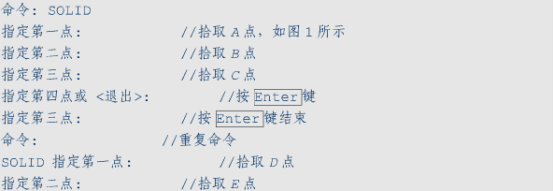

命令输入提示如下:


效果如下图所示:

提示:若想将上图中的对象修改为不填充,可把FILL设置为OFF,然后用REGEN命令更新图形即可。
