CAD怎么剪断线条

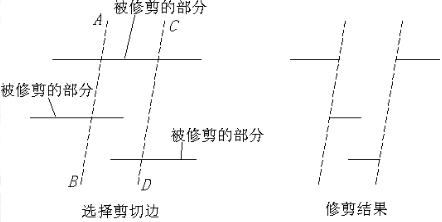

在绘图中常有许多线条交织在一起，若想将线条的某一部分修剪掉，可使用TRIM命令。执行该命令后，系统提示用户指定一个或几个对象作为剪切边，然后选择被剪掉的部分。剪切边可以是线段、圆弧和样条曲线等对象，剪切边本身也可作为被修剪的对象。
命令启动方法：
菜单栏：【修改】>【修剪】
面板：【修改】面板的【修剪】按钮
命令：TRIM或简写TR
【技巧提示】
当修剪图形中某一区域的线条时，可直接把这部分的所有图元都选中，这样可以使图元之间能够相互修剪，接下来的任务就是仔细选择被修剪对象。
命令选项
按住Shift键选择要延伸的对象：将选定的对象延伸至剪切边
栏选（F）：绘制连续折线，与折线相交的对象将被修剪掉
窗交（C）：利用交叉窗口选择对象
投影（P）：通过该选项执行修剪的空间。
