有很多人用AI绘制分析图的时候，需要我们间距相等的情况，然后采用CAD来导图，但是我们CAD导图常常会出现断线的情况，很影响我们的工作进度和心情，我们怎么避免遮掩的情况呢，我们来看看下文提的办法吧。
方法一：【pline线法】

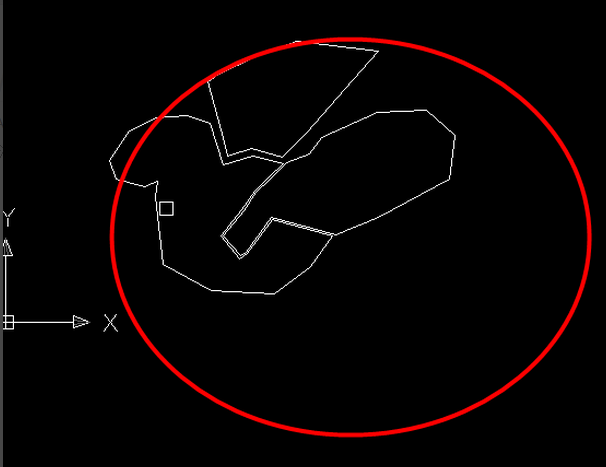

1. 用CAD画线，使用pline线，且不能使用圆弧，注意最后不用闭合命令；

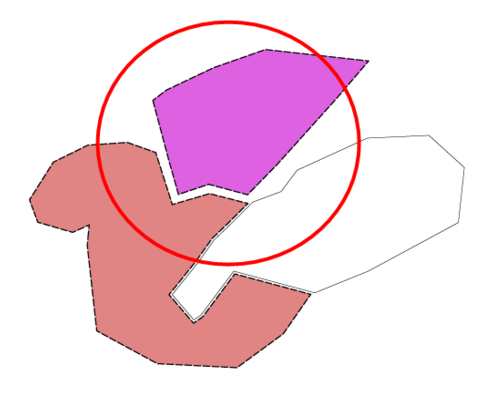

2. 将CAD拖入AI，查看后没有问题；
3. 发现线条都被编组了，全选，然后取消编组，线条完全闭合。
方法二：【样条曲线法】

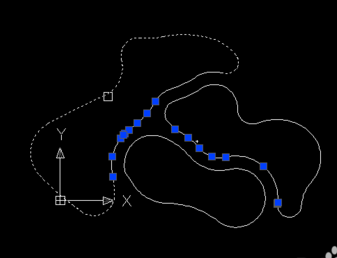

1. CAD选取样条曲线，然后划线

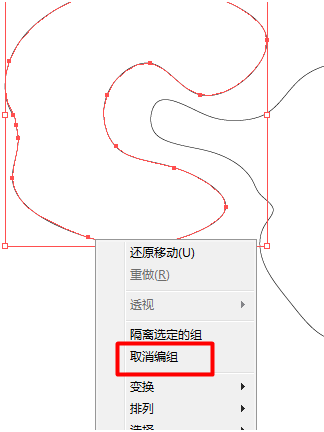

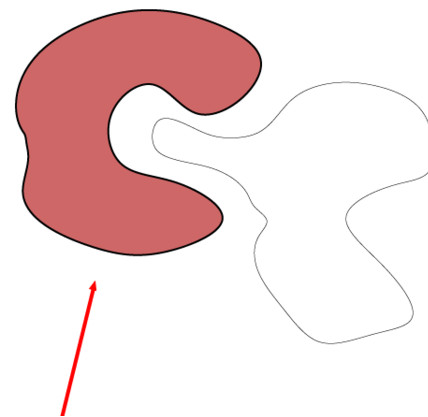

2. 将CAD拖入AI里，然后取消编组

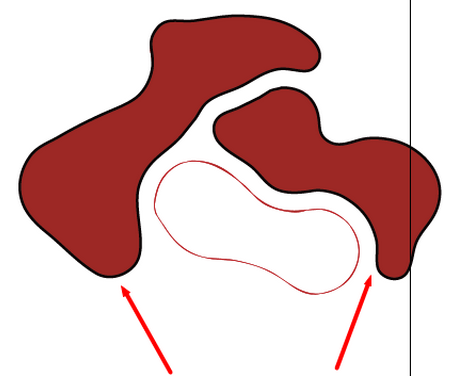

3. 然后用AI处理，发现完全没断线
方法三：【填充法】

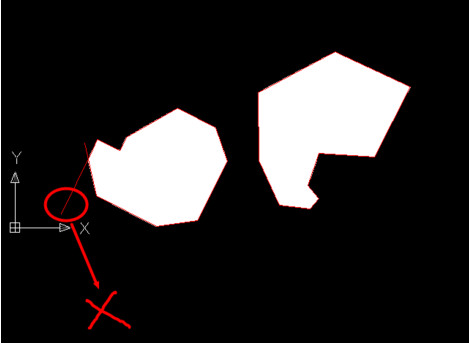

1. CAD里对线段围合区域填充---【H】，然后删除线条；
2. 将CAD导入AI中，然后取消编组；

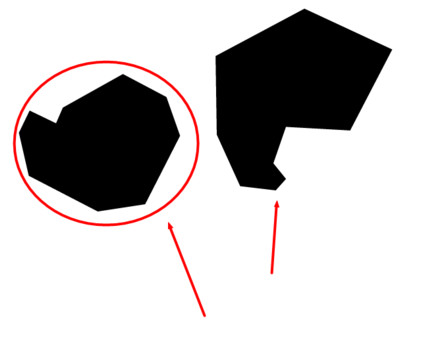

3.发现已经成面，也就是说明没断线。
方法四：【CAD--PS--AI法】
1. 这个方法需要借助ps，首先CAD画图，发现很多断线，不想处理，其实处理后导入AI仍是断线，所以导入PS中；
2. 使用虚拟打印机导入ps

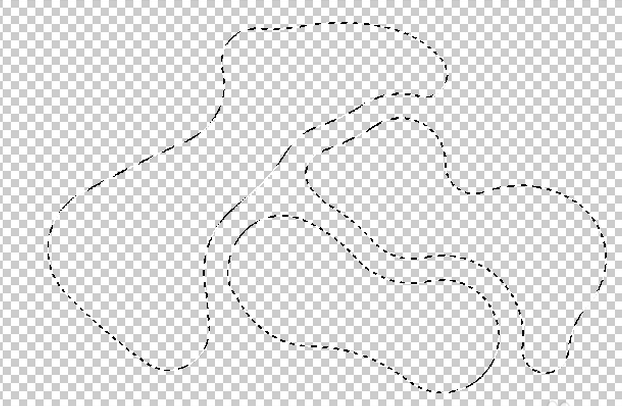

3.打开ps，选取图像的线条。做法如下：摁住【Ctrl】键，然后左击图层即可；

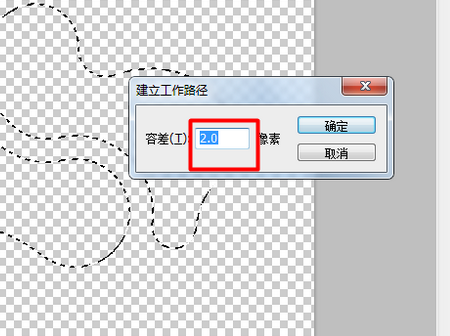

4. 然后点击路径，并建立路径，像素选择随意，1、2即可；
5. 然后导入AI中，选择文件--导出；
6. 然后打开AI，处理下，发现没有断线；此种方法可以结合“将图片转换成CAD”软件使用，效果不错喔
【注意事项】
【pline线】不要使用圆弧和闭合以及连接命令，否则有断线。
