绘制下图所示图形中的剖面线。

【步骤】：

1、输入命令；

2、在工具栏上单击BHATCH命令图标，弹出“边界图案填充”对话框；

3、选择剖面线类型；

4、在图案类型区，先在下拉列表中选择“预定义”，再单击“图案”下拉列表后面的按钮，在弹出的“填充图案调色板”对话框中选择“ANSI31”剖面线，然后单击“确定”按钮返回到“边界图案填充”对话框；

5、设置剖面线缩放比例和角度；

6、在“边界图案填充”对话框中设“比例”为“15”，角度为“0”；

7、设置剖面线边界；

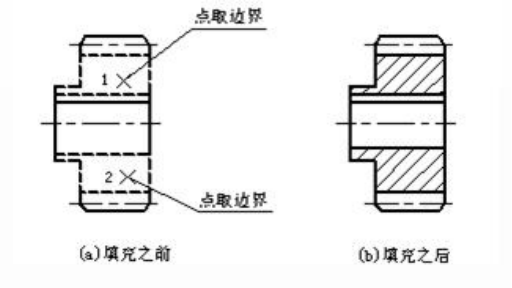

8、单击“拾取点”按钮，返回图纸，在图7.11所示“1”、“2”两区域内各点取一点，点选后剖面线边界呈虚像显示，然后按回车键或使用右键菜单返回“边界图案填充”对话框。

预览设置效果；

9、单击“预览”按钮，返回图纸，显示绘制剖面线结果。预览后按回车键或使用右键菜单返回“边界图案填充”对话框。如剖面线间距值不合适，可修改“比例”值，如边界参数不合适，可单击“高级”标签进行修改，修改后再预览，直至满意；

10、绘出剖面线。预览结果满意后，单击“确定”按钮将结束该命令，绘出剖面线。
