我们在CAD中通过实例来进行详细的操作，建设以个样条曲线按照指定的起点和端点相切。
我们就来看看详细的操作步骤吧
1. 建立新图形文件:建立新图形文件,绘图区域为240×200。
2. 绘图
- 绘制一个100×25的矩形。

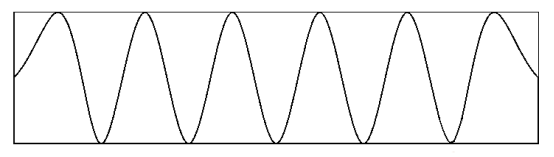

- 在矩形中绘制一条样条曲线，样条曲线顶点间距相等，左端点切线与垂直方向的夹角45°，右端点切线与垂直方向的夹角135°，完成后的图形参见下图
3. 保存:将完成的图形进行保存
指定起点切向，指定端点切向，我的方法用的是极坐标的输入方法。
当提示“指定起点切向：”时输入“<45”回车将鼠标移到左边单击即可。
指定端点切向方法类似。在画指定角度线段时也可以用这个文法。
极坐标以水平向右为0度,在CAD中极坐标表示方法:<度数，长度
例如<45,30
相对极坐标与直角坐标类似，在极坐标前加“@”。
指定起点切向: <225
角度替代: 225
指定起点切向:
指定端点切向: <-45
角度替代: 315
