我们在用CAD打印图片时，经常会碰到图片像素不高的情况，也就是图片呈现出来是模糊的，不清晰。其实用CAD进行打印时，是可以通过一系列操作来打印出高像素图片的，具体步骤如下。（结合Photoshop软件）
当我们打开一张即将输出为.jpg格式的CAD文件时，一般做法是选择【文件】下拉菜单中的【打印】，在名称里选择.jpg格式。但这样打印出来的图片的像素不高，从而导致很多数据和图形细节无法辨认清楚。

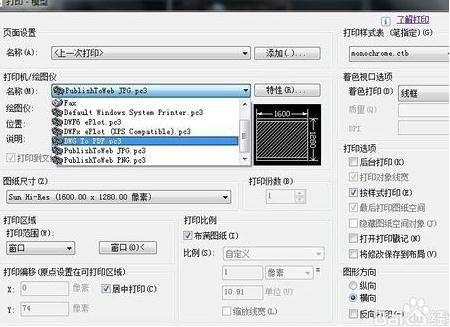

解决方法是：同样选择【文件】中的【打印】选项，然后在打印机名称里选择PDF.pc3这一格式。将图纸尺寸设置成36*48，保存。

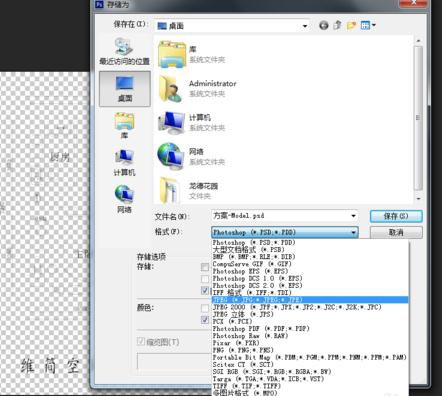

文件保存之后，用Photoshop打开，再将文件储存为.jpg格式。这样图片的像素就比较高。

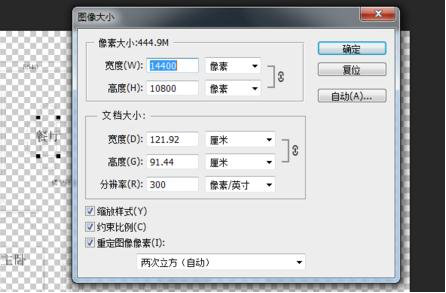

如果不需要太高的像素，同样也可以进行调整，如下图进行设置即可。
