我们在CAD图形上做标注时,会用到箭头进行指示,而箭头可以通过引线来绘制。具体怎样在CAD中操作呢?小编整理了操作步骤,教大家用引线绘制箭头。

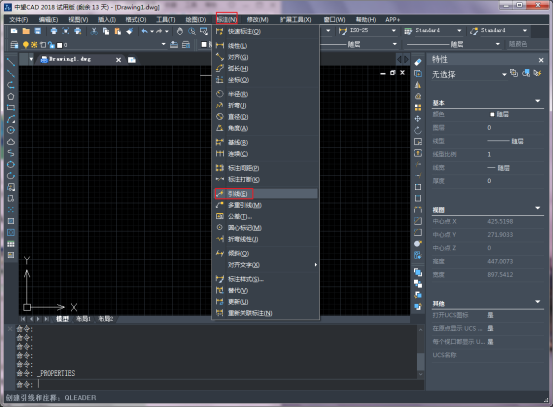

第一步打开CAD软件,在工具栏中选择【标注】,在【标注】的下拉选项中找到【引线】并点击。

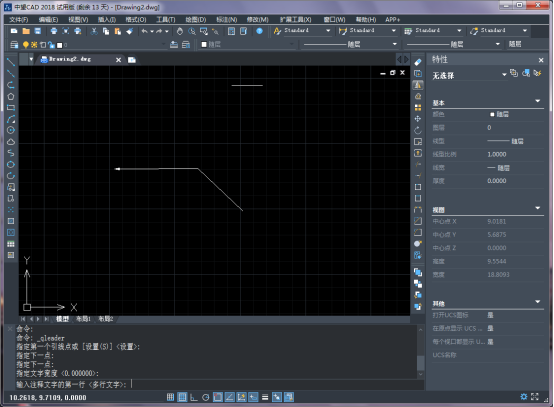

第二步,鼠标左键选择一个点,即引线点,也就是箭头的起点。同样指定下一点,指定三个点后按回车键确认即可。

如果需要改变箭头的形状和大小,可以双击引线,在特性对话框中找到【直线和箭头】。

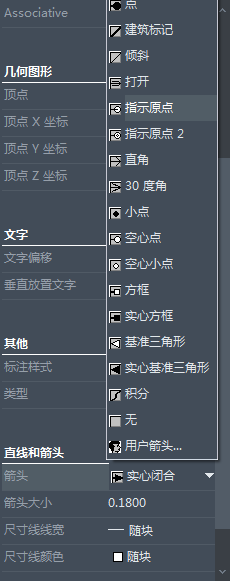

点击【实心闭合】旁边的倒三角形,可以选择箭头的形状。
