在CAD中有时我们需要将绘制的样条曲线转换成多段线，当然在其他软件中也会碰到这样的需要，以便于进行后续的编辑或输出到其他软件或设备。大家知道如何进行设置吗？下面小编就来告诉大家如何在样条曲线和多线段之间任性转换。不知道的话可以进行参考。
我们知道，在较低版本的CAD中是没有转化工具的，所以大家就想了很多的办法，比如存成低版本的DXF，用WMFOUT输出WMF文件后再用WMFIN命令输入进来，或者使用扩展工具的命令。一些软件在扩展工具中专门提供了样条曲线转多段线的工具，例如luck18网址提供了SP2PL/SPLTPL命令。
如果你使用的是CAD高版本，这已经不再是一个问题了，因为这些CAD的样条线编辑(splinedit)命令里直接就提供了转换多段线的选项，再也不用去找其他工具了。
转换操作的步骤非常简单，基本操作如下：

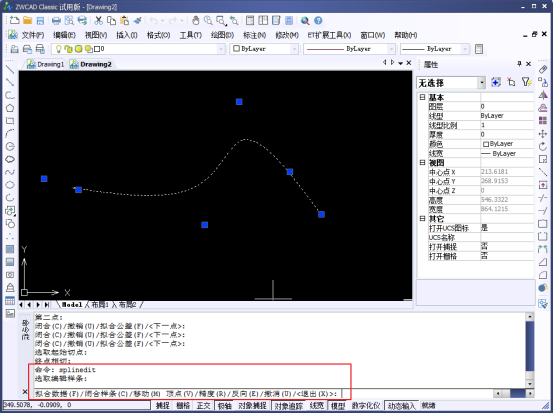

1、首先画一条样条曲线。
2、先选样条曲线后执行splinedit命令，或者先执行splinedit命令后选择样条曲线。
3、输入参数，回车。
4、输入转换的精度（R），回车，即可完成转换。
转换精度默认值是十，这个精度越大，就会转换成的更多的多段线段数，多段线也就越接近样条曲线。
那么如何把多线段转换成样条曲线呢，可以调用PEDIT命令，转换后的图形的属性仍显示为“二维多段线”。
但可以用splinedit命令编辑，splinedit命令编辑后，属性就显示是样条曲线了。
