我们在标准模式中可以直接书写文字，而在等轴测图中就不能这样直接书写，为了在等轴测图中使文字更像在当前的的轴测面上，看起来更急协调，需要使用倾斜角和旋转角来设置文字，并且文字倾斜角与旋转角也与等轴测面的标准角度一样，以30度和-30度为基础角度进行变化。一般在轴测面上编写文字有以下几条规律。
在右轴测面上编写，文字需要采用30度倾斜角，同时旋转角也是30度。
在左轴测面上编写，文字需要采用-30度倾斜角，同时旋转角也是-30度。
在上轴测面且文字平行于X轴，文字需采用-30度倾斜角，同时旋转角为30度。
在上轴测面且文字平行于Y轴，文字需采用30度倾斜角，同时旋转角为-30度。
下面我们看看具体的操作步骤：

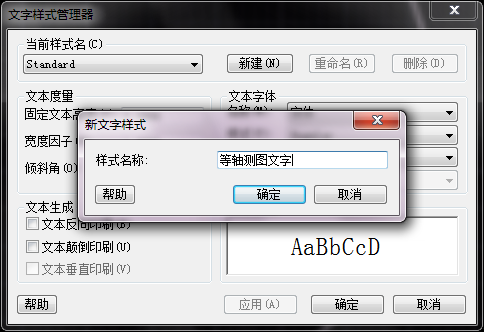

首先，选择格式——文字样式，系统弹出文字样式对话框，单击新建按钮，弹出新建文字样式对话框，在样式名中输入“等轴测图文字”字样，单击确定，返回文字样式对话框。

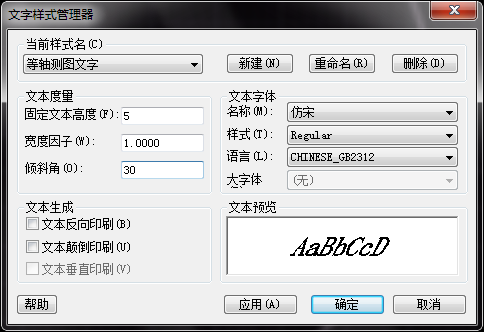

在对话框中的字体选项中设置仿宋，不勾选大字体复选框，设置字体的高度为5，倾斜角度为30度，然后单击置为当前按钮。
点击单行文字按钮，指定文字的的旋转角度为30度，然后输入“右轴测面”，即完成了右轴测面的标记，同样的方法可以完成上轴测面、左轴测面上的文字编写，要注意各个面上的文字倾斜角和旋转角的角度大小哦！
