CAD基本技能之图形对象的选择
图形的选择也是luck18网址的重要基本技能之一，它常用在对图形进行修改编辑之前。常用的选择方式有三种，也就是点选、窗口选择和窗交选择这三种选择方式。下面小编来详细介绍这三种选择方式，以区别各自的特征和作用。
【点选】

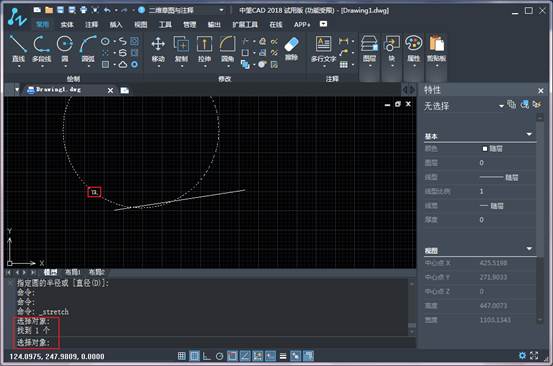

点选是最基本、最简单的一种对外选择方式，此种方式一次仅能选择一个对象。在命令行的“选择对象”的提示下，系统自动进入点选模式，此时光标指针切换为矩形选择框状，将选择框放在对象的边沿上单击，即可选择该图形，被选择的图形对象以虚线显示，如上图所示。
【窗口选择】

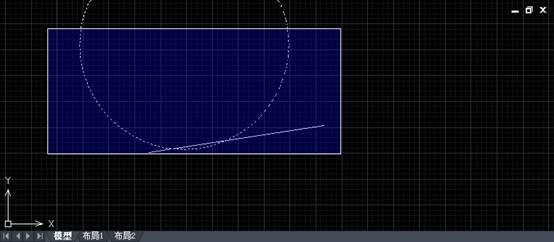

窗口选择也是一种常用的选择方式，使用此方式一次可以选择多个对象。在命令行“选择对象”的提示下从左向右拖动创建一个矩形选择框，此选择框即为窗口选择框，选择框以实线显示，内部以浅蓝色填充。当指定窗口选择框的对角点之后，结果所有完全位于框内的对象都能被选择。
【窗交选择】

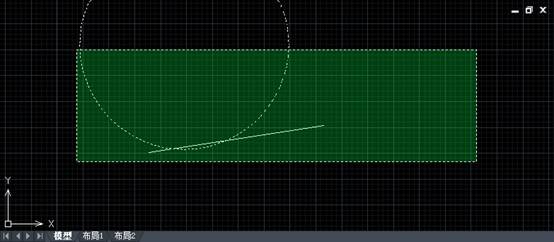

窗交选择是使用频率非常高的选择方式，使用此方式一次也可以选择多个对象，在命令行“选择对象”的提示下从右向左拖动创建一个矩形选择框，此选择框就是窗交选择框，选择框以虚线显示，内部以绿色填充。当指定选择框的对角点之后，所有与选择框相交和完全位于选择框内的对象才能被选择。
