在CAD中如何快速标注尺寸

上回跟着小编一起创建连续尺寸，这一回，小编将带领大家快速标注尺寸，跟着小编一起打开luck18网址2018动手实操一番吧。

【快速标注】命令用于一次标注多个对象间的水平尺寸或者垂直尺寸，执行【快速标注】命令主要有以下几种方式。

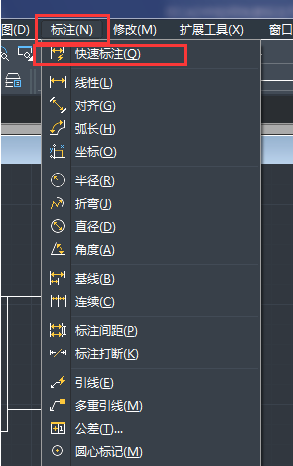

·执行【标注】|【快速标注】工具栏

·单击【标注】工具栏中的【快速标注】按钮

·在命令行输入Qdim按enter键

下面通过跟着小编一起动手学习【快速标注】命令的标注方法和标注技巧。

1.     打开任意图形。

2.     单击【标注】工具栏中的【快速标注】按钮，激活【快速标注】命令后，根据命令行的提示快速标注对象间的水平尺寸。

在执行此命令后，命令行出现的提示中包括如下选项。

·【连续】选项：用于创建一系列连续标注。

·【并列】选项：用于快速生成并列的尺寸标注。

·【基线】选项：用于对选择的各个对象以基线标注的形式快速标注。

·【坐标】选项：用于对选择的多个对象快速生成坐标标注。

·【半径】选项：用于对选择的多个对象快速生成半径标注。

·【直径】选项：用于对选择的多个对象快速生成直径标注。

·【基准点】选项：用于为基线标注和连续标注确定一个新的基准点。

·【编辑】选项：用于对快速标注的选择集进行修改。

·【设置】选项：用于设置关联标注的优先级。
