利用EXCEL公式计算坐标点在CAD中画曲线

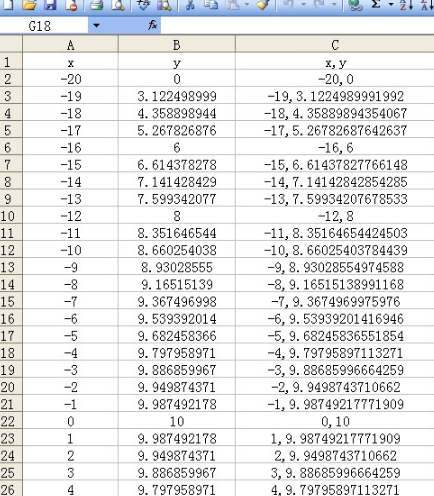

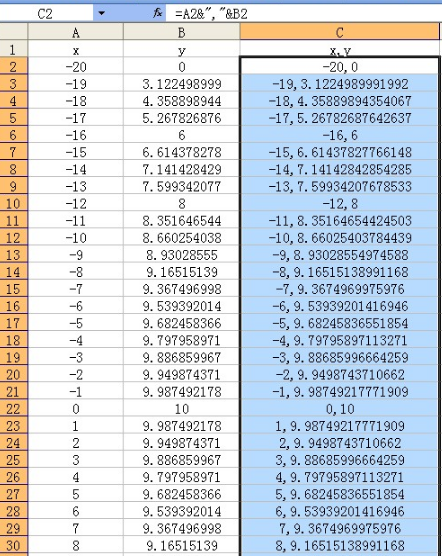

1、制作EXCEL表格,先输入X值,再按公式计算出Y值,后单击C列的第一个空单元格,输入公式=A2&","&B2,就可以将X、Y坐标合并成需要的格式,如下图所示。

2、 打开CAD,点击【绘图】|【样条曲线】。
3、 切换到EXCEL 表格,复制所有的坐标数据。

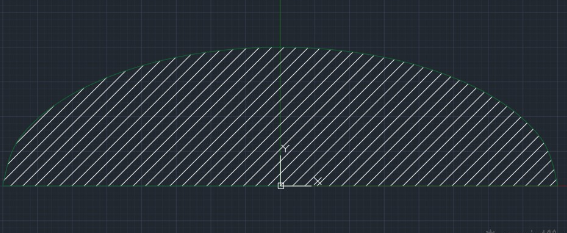

4、 将坐标数据粘贴到样条曲线SPL命令对话框,即得到如下所示样条曲线。
