CAD中如何快速使两直线相交
在用CAD绘制图形时,经常用到修剪功能,使两条直线完整相交。那有什么方法可以不用一点点修剪就能很快得到想要的效果呢?下面将介绍一种方法。

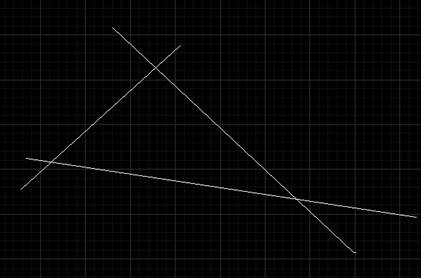

1、 随意绘制三条不平行的直线。

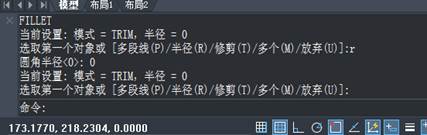

2、如果用修剪功能,会有些麻烦。用圆角功能,设圆角半径为0,会大大提高绘图效率。执行命令FILLET,设圆角半径为0,选择要圆角的两条线。点击后,自动修剪完成。

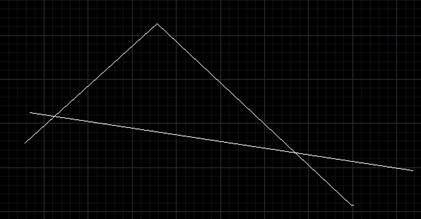

3、 再按空格键,点击另外两条直线。同理最后两条直线同样操作,结果如图所示。
