如何使用CAD绘制多线

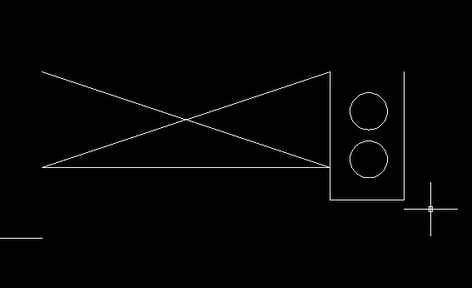

1、 执行打开命令（快捷键Ctrl+O），打开素材文件。
2、 输入"ml"调用多线命令。
3、 选择比例“S”选项，回车。
4、 输入比例参数“240”，回车。
5、 选自对正“J”选项，回车。
6、 选择无“Z”选项，回车。

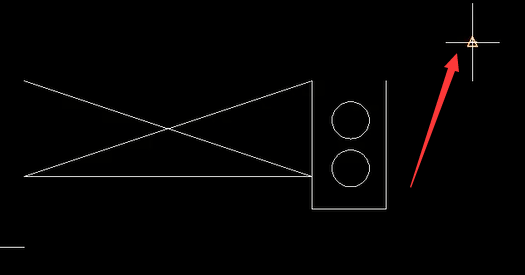

7、 捕捉右上方垂直直线的中点。
8、 按F10开启极轴追踪功能，向左移动鼠标，输入多线参数“1520”，回车。
9、 向下移动鼠标，输入多线参数“640”，回车。
10、多线绘制完成。
