CAD中怎么把两份搭接的图纸拼接成一张
CAD中把两份搭接的图纸拼接成一张图纸需要用到对齐命令“al”，通过这个命令，再通过搭接部分，可实现图纸的拼接。简单步骤如下：

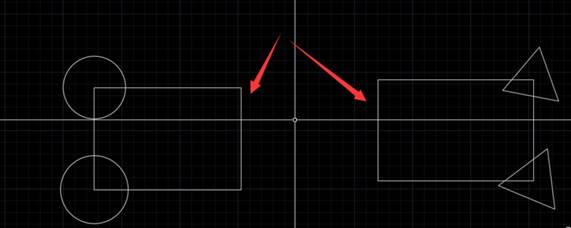

1、 如图所示，有两个分割开的图形，其中箭头所指是同一条边。

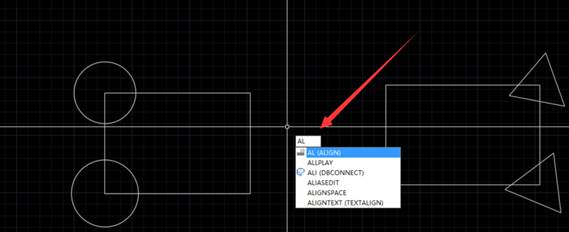

2、 输入对齐命令“al”，回车。

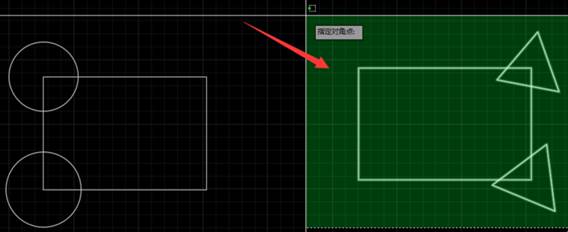

3、 全选对象，选中后回车。

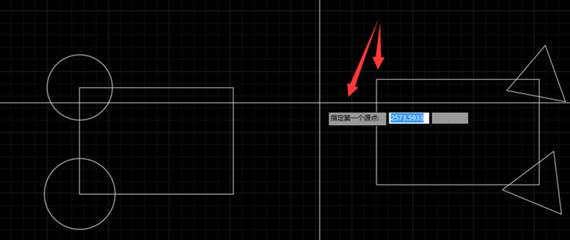

4、 指定第一个源点。

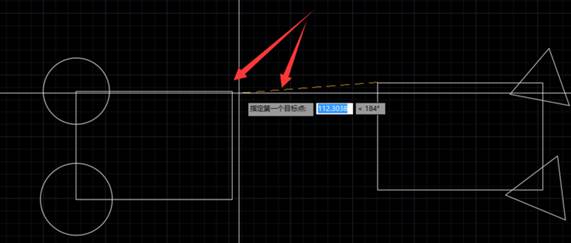

5、 指定第一个目标点。

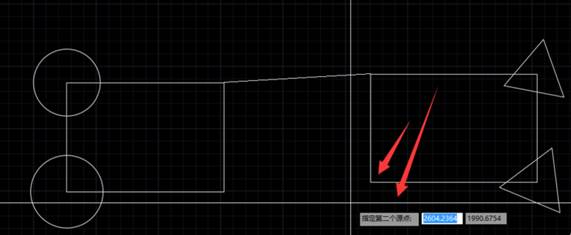

6、 指定第二个源点。

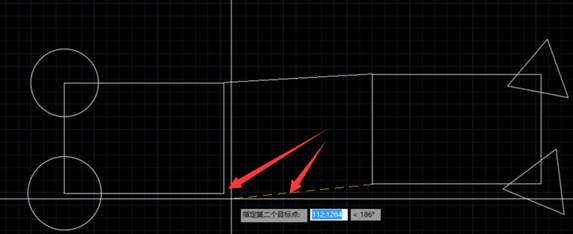

7、 指定第二个目标点。

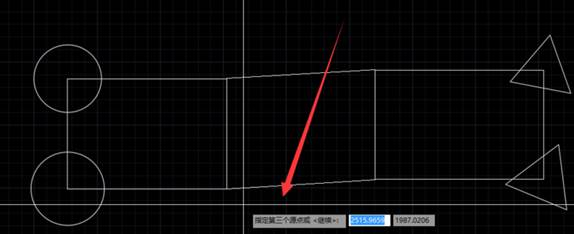

8、 回车。

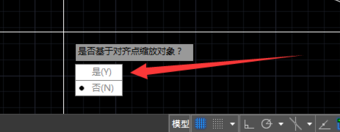

9、 提示“是否基于对齐点缩放对象”，选择“y”。

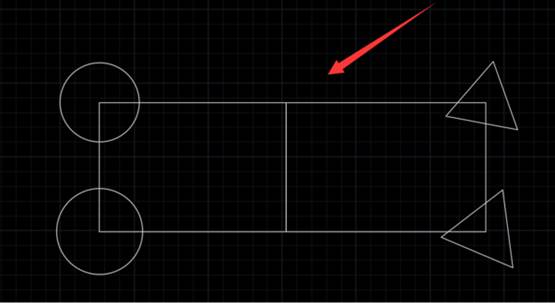

10、 完成拼接，结果如下图。
