CAD中注释性标注和一般标注有何不同
在使用CAD时，注释性可以让同一图形在不同比例的布局视口里文字和标注文字显示的高度保持一致。 使用注释性便可以不用繁琐地设置不同的全局比例和文字高度。

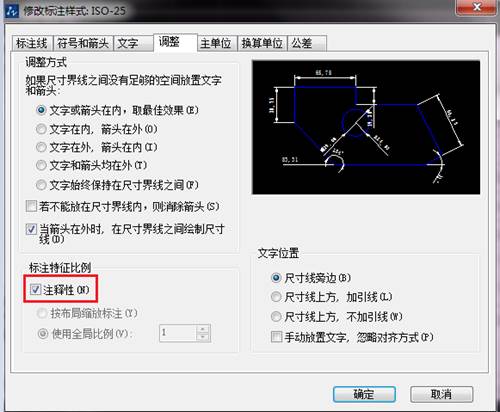

以标注为例：在标注样式（快捷键D）中，勾选“注释性”。
标注就是具有注释性的标注。
完成标注后，转至视口中，确保左边两个关于注释性的选项打开。

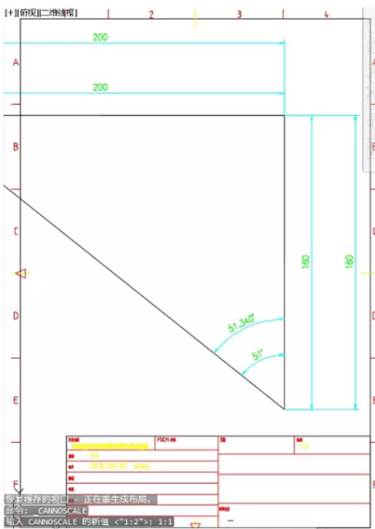

在下面的三角形例子中，两个标注中上面那个具有注释。

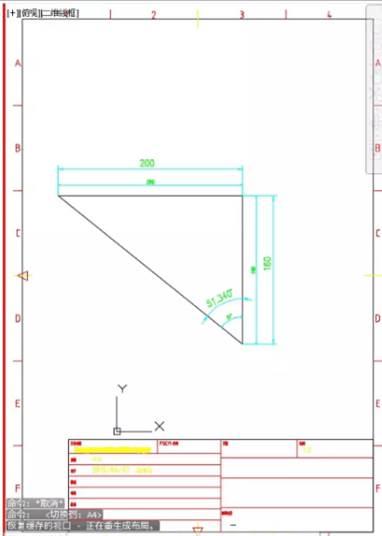

可以看到两个标注的文字高度是一样的，此时视口的比例是1：1。接下来更改视口比例至1:2。可以看到，不带注释性的标注跟着一起缩小了，带注释性的标注文字（还有箭头）相对图纸的高度并没有减小。
