CAD画图时如何让直线标注显示直径符号
有时我们画CAD图时需要让直线标注显示直径符号Φ,这时我们该怎么做呢?

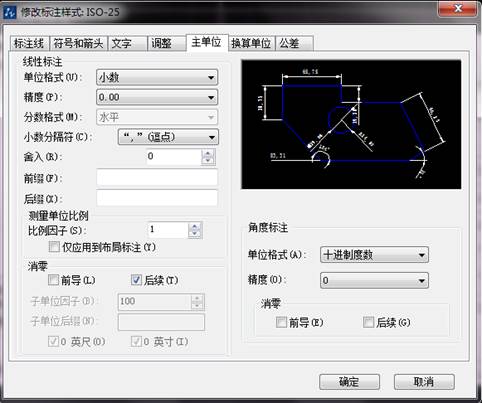

1、 首先,我们打开标注样式管理器,点击“修改”,找到主单位选项卡。

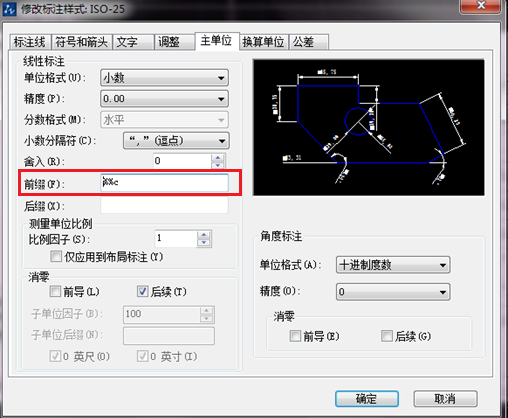

2、在主单位下找到前缀,在前缀这一栏中输入%%c(注意:输入字符时必须是英文输入法状态),然后点击“确定”。

3、这时我们对直线进行标注时就会有直径符号Φ显示出来了。
