CAD怎么根据参照图绘制柜子平面图?
家具平面图可以通过CAD来绘制完成，那么CAD怎么根据导入的柜子图片设计柜子平面图呢？需要的朋友可以参考一下。

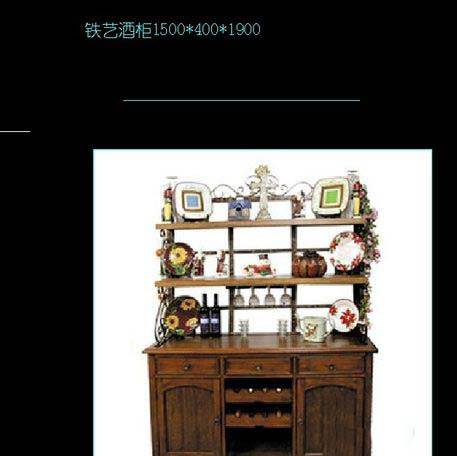

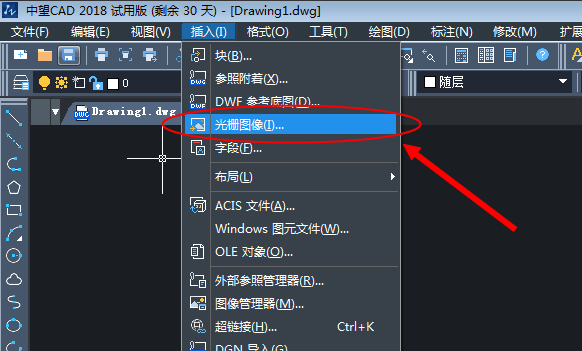

1、打开xelegaCAD，并插入照片至CAD软件中。

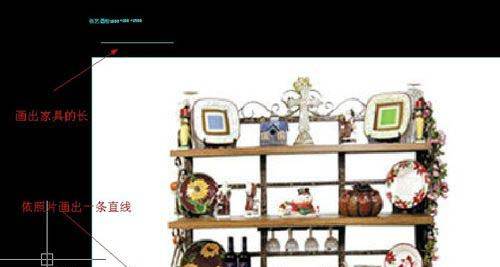

2、预先得知原家具的长宽高，然后依照照片中的长度方向画直线，下一步，用缩放工具缩到相对一致的大小。缩放命令的操作：SC--R--P，即可得到图中效果。

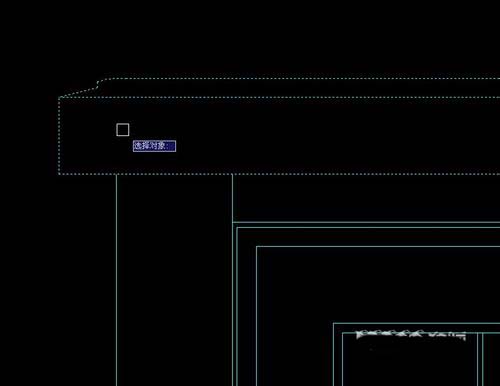

3、由于家具的部件大同小异，所以，我拿以前画的配件，直接就用在这件家具上了。

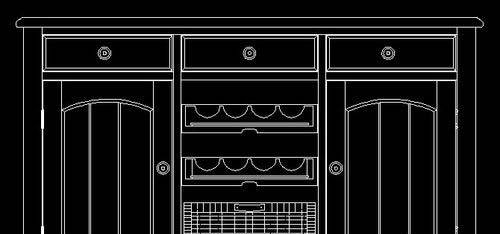

4、主要是细心，这样一件特殊条件下需要的图也就出一了，请看结果。
5、将来和工厂木工师傅校对标准的尺寸后，修改就很快啦。
CAD绘制柜子的教程就是以上图文所述，希望大家的喜欢。
