CAD怎么只旋转角度而坐标不变？
用CAD绘图很多时候需要对图纸进行一定角度的旋转，但随着角度的旋转连带坐标轴一起旋转这就不是我们想要的。下面我们来看看怎么操作。

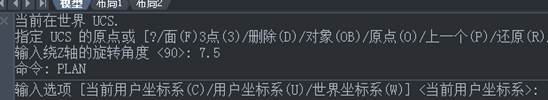

1、在已经绘画好的图纸上输入“UCS”并回车，会出现提示你要选择的旋转参数。
2、这里以Z轴为示范，在命令行中输入“Z”。
3、然后输入你要旋转的角度，这里输入7.5，并回车，看到图纸中的坐标轴已经发生了旋转。
4、接下来在命令行中输入“PLAN”回车，即可看到绘制的图案发生了旋转，而坐标轴恢复了正常。
5、用角度标注，检验你旋转的角度跟想要的是否一致（有时候需要用到补角）。
注意事项：输入旋转角度要为整数
