CAD修改全局线型比例因子的介绍
通过全局修改或单个修改每个对象的线型比例因子，可以以不同的比例使用同一个线型。默认情况下，全局线型和单个线型比例均为1.0。比例越小， 每个绘图单位中生成的重复图案就越多。
一、修改全局线型比例因子：
修改全局线型比例因子可以全局修改新建和现有对象的线型比例。

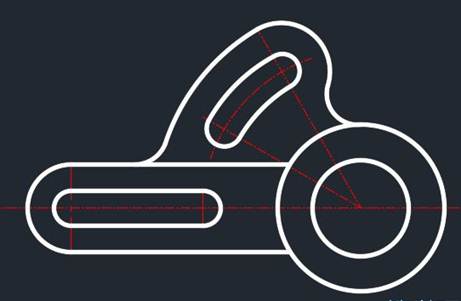

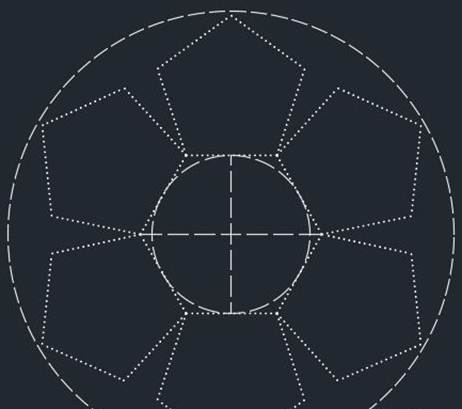

1.CAD按【Ctrl+O】键快速打开一个图形文件，如图所示。

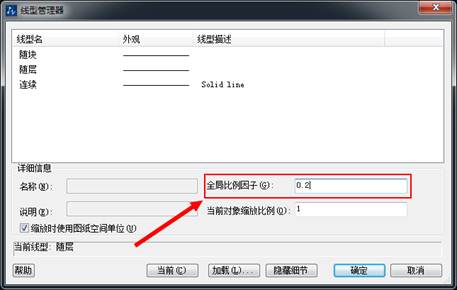

2.在命令行输入LT（Ltscale命令简写）；在打开的“线型管理器”中单击“显示细节”按钮，然后将“全局比例因子”值设置为0.2，如图所示。

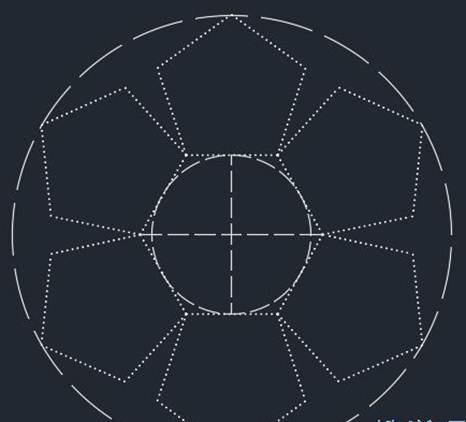

3.单击“确定”按钮，绘图区中的对象边界会发生一些变化，如图所示。
二、修改当前对象线型比例因子：
CAD修改当前对象线型比例因子可以设置新建对象的线型比例。

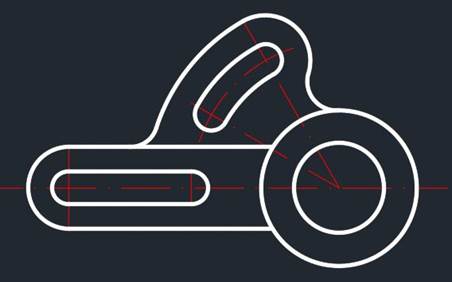

1.按【Ctrl+O】键快速打开一个图形文件，在不修改对象线型比例因子的情况下新绘制一个圆形，如图所示。
2.在CAD命令行输入【Celtscale】命令，按【Enter】键，在命令提示中输入将当前对象线型比例因子设为2.5，并按【Enter】键执行，如图所示；或在“线型管理器"”中设置“当前对象缩放比例”参数。
3.将当前对象线型比例因子设置以后，新建的对象将以上面设置的线型比例显示在绘图区中。使用圆命令绘制一个圆，效果如图所示。
注：不能显示完整线型图案的短线段将显示为连续线。对于太短，甚至不能显示一个虚线小段的线段，可以使用更大线型比例。
