怎么让CAD的文字沿着弧线排列

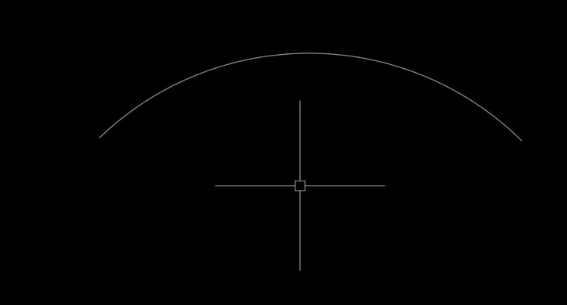

1、先画一个大圆弧。在大圆弧尾端画一个小圆弧，小圆弧半径要向外面，用合并功能把两段圆弧合并成多段线。
2、编辑一个文字，修改文字大小（随心意！），文字的对正关系要改成“正中”
3、编辑好文字了，要把文字创建成块，输入“B”回车，弹出块定义对话框，写上名称，选择对象为文字，选择拾取点为文字下方正中，点击确定。块就创建好了。

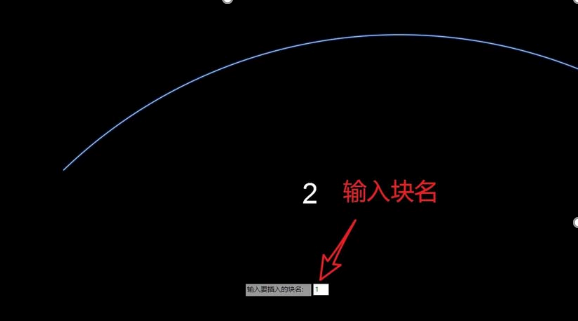

4、输入“DIV”选择要等分的对象：选择圆弧，跟据命令栏提示，输入“B”回车，输入块的名字回车。对齐和对象选择默认“Y”回车，输入需要的数量回车，文字就均分对齐了。
5、现在选中所有文字，输入“X”把文字炸开，编辑单个的文字，把文字改成需要的句子！
6、如果刚开始只画一个向下半径的圆弧，文字均分对齐时就会是倒立的，如图
以上就是cad中制作文字沿弧形排列的教程，希望大家喜欢。
