CAD中怎么画一个大圆与多个小圆相切
在CAD中，如何能做到一个大圆中，里面有四个内切圆，在四个内切圆里面又有一个小圆和他们相切呢？接下来，luck18网址给大家带来一段教程。

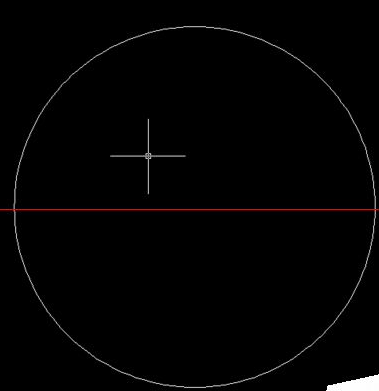

1、首先，绘制大圆。
2、接着做辅助线，过圆形的两条互相垂直的直线，简单点就是把圆等分四分。

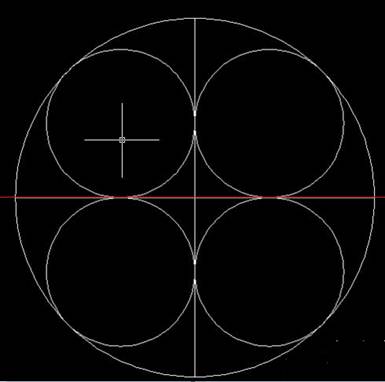

3、画小圆，用绘图——>圆——>相切，相切，相切，分别切圆和两条直线，如此画四个小圆。

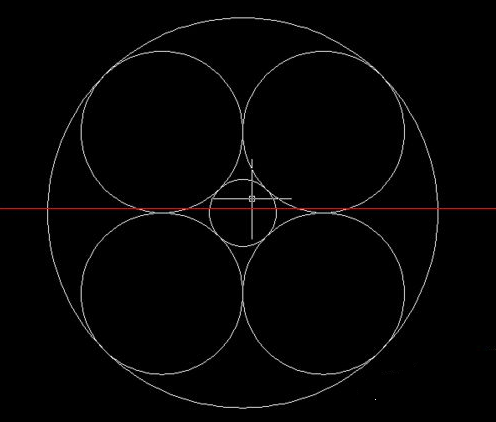

4、删除辅助线，用同样的办法：绘图——>圆——>相切，相切，相切，分别切四个小圆中的三个，画出第五个小圆。
