用CAD绘制水滴形状教程
用CAD怎么绘制水滴形状呢？我们在制作水源地图标的时候，经常需要用到水滴形状，今天，小编给大家带来用CAD绘制水滴形状的教程。
1、打开正交，做一条适当长度的直线。

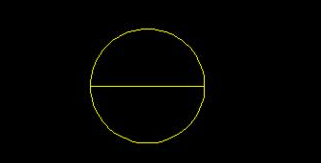

2、以直线中点为圆心，半长为半径，作一个圆。
3、删除多余的线段，剩下半个弧，如图所示。
4、以圆弧中点，做一条适当长的垂直向上的直线。
5、连接弧端到直线顶的两条直线。

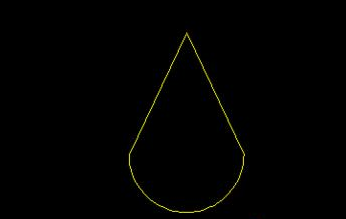

6、删除多余线，得到一个水滴图像。

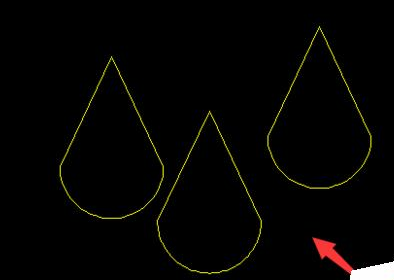

7、在复制两个水滴图像，位置分布均匀。
8、给图像加一个适当大小的框，完成图标的绘制。
以上就是luck18网址给大家带来的水滴形状教程贴，有喜欢的朋友可以继续关注官网哦。
