CAD怎么解决虚线过密问题？
cad制图中经常需要画虚线，但有的时候画的虚线常常过密，看起来像实线，必须放大很多倍后才能看出来是虚线。那虚线过密该怎么解决呢？下面我们就来看看详细的教程，需要的朋友可以参考下

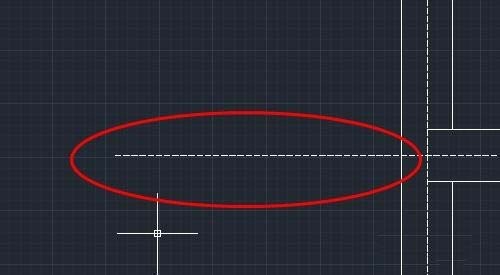

1、如图的虚线，需要放大很多倍才能看出来，不符合绘图的需要，这里是全局比例因子需要调整。

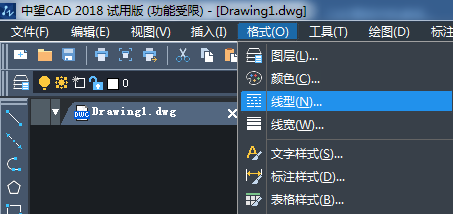

2、点击菜单栏里的“格式”,下拉菜单栏里的“线型”的选项，线型即是调整直线的类型。

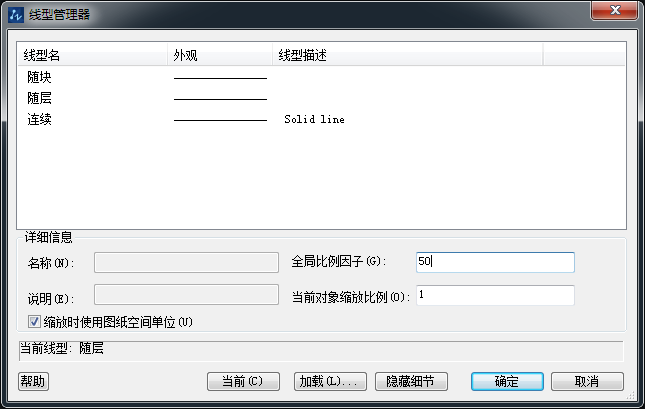

3、点击“线型”,出现如下界面，选择虚线旁边的“全局比例因子”，改为50到100之间, 完成后记得点击“当前”，将设置保存为当前使用状态, 最后点击确认，操作完成。
4、看绘图界面是否符合要求，如果虚线还密，就继续调整比例因子即可。
