CAD怎么测量曲线长度？CAD想要测量图纸的曲线长度，该怎么测量呢？今天我们随便绘制一段圆弧，利用CAD工具来测量一下圆弧的长度，下面是详细的教程。
1、CAD软件，画一个不规则的样条曲线

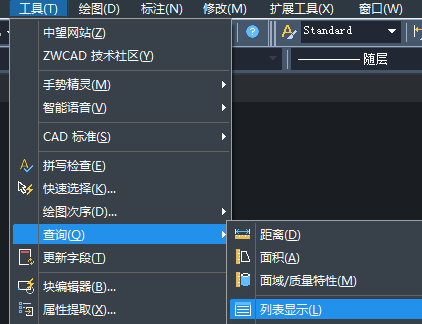

2、选择【工具】【查询】【列表显示】
3、操作提示：选择对象。选择刚刚画的样条曲线

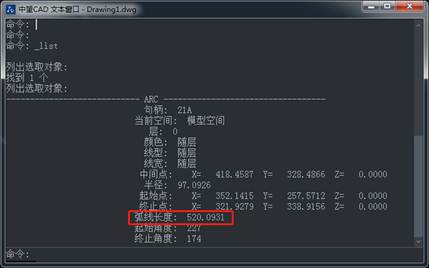

4、选择样条曲线之后，回车，就出现下图所示的对话框。如下图所示，我们去对话框中寻找我们需要的信息，见下图红色框选，这就是样条曲线的长度。
以上就是cad曲线测量长度的教程，很简单，大家着手尝试一下吧。
