CAD三维立体柜子怎么建模

CAD中，想要建模一个三维立体的柜子，该如何操作呢？今天我们来学习建模三维立体图形的方法，以下是详细的教程参考。

1、在工具栏上右键，选择ZWCAD，调出三维维图所需工具。

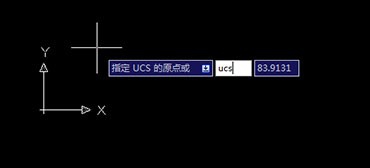

2、键盘输入ucs，空格；输入0，0，0，空格，新建ucs坐标。依次选择视图，三维视图，西南等轴测，建立等轴测视图。

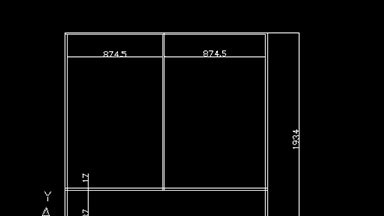

3、如图，选择主视，输入mline，空格，调用多线。输入s，设置比例为17mm。

4、任意输入几个尺寸，绘制衣柜轮廓和内部细节。

5、选择修改，分解，打散多段线，进行裁剪。

6、然后输入region键立面域，如图所示。

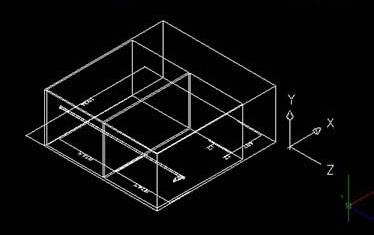

7、选择等轴测图，选择拉伸，框选全部面域，空格，输入800，空格。

8、切换为实体（概念样式），选择差集，先点选大长方体，空格，再选取小长方体，空格。

9、选择并集，合并剩余的图形。

10、选择长方体，绘制衣柜背面并与之前的图形合并，如图。

11、输入ucs，输入f，选择衣柜侧面为坐标面，绘制圆形并拉伸，完成。

以上就是cad绘制三维立体柜子的教程。
