CAD动态块怎么修改和分解重组
CAD动态块怎么修改和分解重组？我们使用CAD时常常需要修改图块，保存特定的尺寸大小等。但CAD动态块是不能直接被保存的，所以需要先分解再重组块，该怎么分解并重组呢？下面小编给大家介绍CAD动态块分解并重组的方法，下面是详细的教程。
一、修改动态块
1、先从“图库面板”中插入所需设备的图块
2、点击动态块的“蓝色的基点“可”输入尺寸“或”直接拖拽“调整尺寸
3、回车确认后即可得到修改尺寸后的图块，因为是动态块所以只有方形得到拉伸，圆形不会跟着变形
二、分解再重组块
1、动态块是不能直接被保存的所以需要先分解再重组块。选择图块，点击“分解”
2、回车确认后就得到被分解的图块，在选择图块就发现图块变成了零件

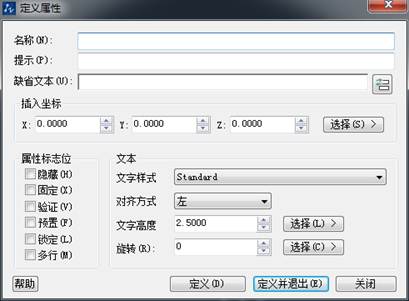

3、下面进行块重组，选择需要组成块的设备零件，然后输入快捷键B，再回车弹出块定义窗口
4、输入块名称---然后通过“拾取点”选择块的机电，一般选择设备背面，这个设备在左下角，然后点击确认
注意事项：
CAD绘制图纸时常常需要自己调整设备图块的尺寸，修改成功后尽量保存好，方便下一次使用。
