CAD旋转网格工具怎么画图

CAD旋转网格工具怎么画图？ CAD建模里有个旋转网格工具，使用它可以画出丰富多彩的图形。今天通过画哑铃的例子给大家介绍如何掌握旋转网格工具，进行画图。下面一起来看看详细的教程。

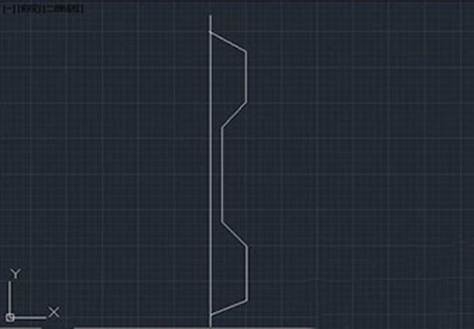

1、打开CAD软件，先做一些初始设置，设置工作空间为三维建模，视图为俯视图。然后单击常用工具里的多段线工具画一个哑铃轴截面一半的平面图。注意，每当拐弯时都要单击一下，结束时单击一下，右击，确认。图形一定要封闭。

2、画旋转轴。单击常用工具栏上的线段工具，画一条直线，注意要和哑铃的截面图的一边重合，这条直线作为旋转轴使用。单击文件，保存，以哑铃的文件名保存在桌面上。先把到这里为止的操作过程保存下来，等一下有用。

3、下达旋转指令。点击菜单栏上的绘图工具，选择建模——网格——旋转网格工具。接下来按照命令指示操作。命令窗口在底部。

4、这时命令窗口有提示：surftab1=6，这是表示当前旋转边数是6，这也是默认的数据。接着，按要求输入指令。首先要求我们选中旋转对象，单击一下哑铃截面图，变成虚线框就选中了，接着要求选择旋转轴，单击那条直线。

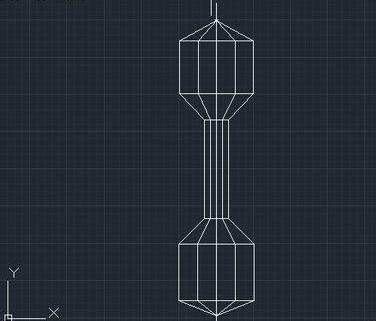

5、然后是输入旋转初始角度，输入0，回车。接着要求输入旋转终止角度，输入360，回车确认，二维线框图就画好了。为了使图形具有立体感。我们给他上色，并且把视图转化为东南等轴测。

6、美化图形。光标移到常用工具栏上的视图按钮，会显示着色命令，单击着色，选择着色选项。这时，哑铃就变成银灰色。

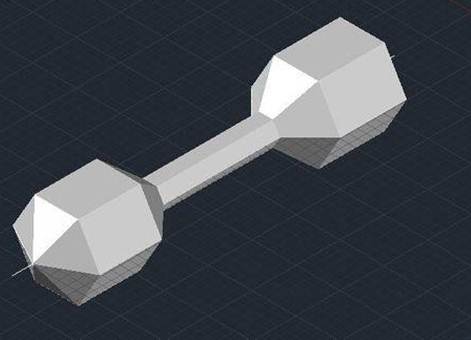

7、单击视图按钮选择未保存的视图，选择东南等轴测。这时，哑铃就富有立体感了。

8、用鼠标把哑铃挪开，可见旋转的平面图，原来是和它附在一起的，影响了哑铃的美观，现在可以删除掉。

注意事项：要改变旋转网格的参数，要输入指令SURFTAB1，回车，然后输入具体数值回车确认。
