CAD中单位设定对形成块的影响
CAD中单位设定对形成块有什么影响？写块（快捷键W）是把块输入到一个单独的文件，不仅可以在当前图形文件中使用，而且自己还是一个文件，可以通过插入块直接插入到其他图形中。块定义（ 快捷键B）建立的块是包含于当前文件中，没有单独成为文件，不能通过插入块直接插入到其他图形中，只能通过带基点复制粘贴到其它图形文件中。究竟单位设定与否对块形成有何影响，下面来看看实例教程。

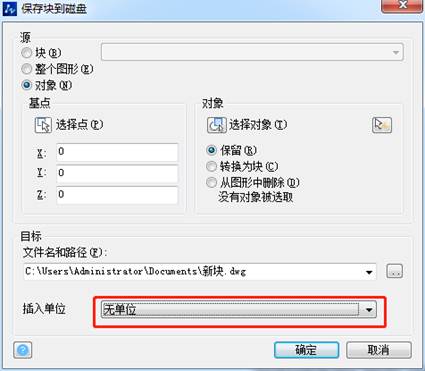

1、输入W，我们会看到下图写块提示框

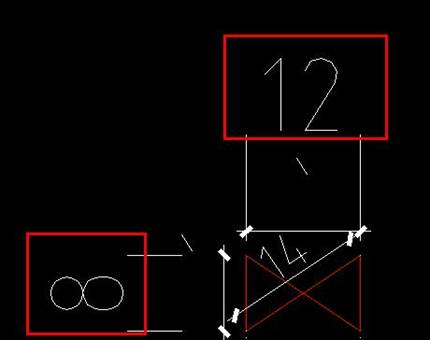

2、选择无单位，则写出的块与源图大小规格一样

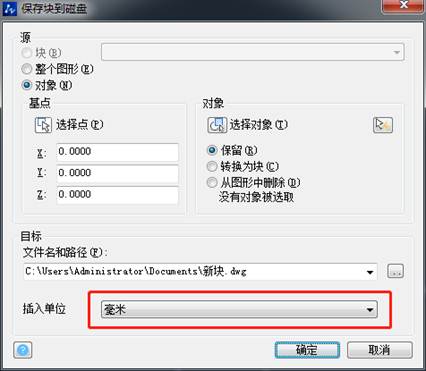

3、输入W，将输入单位改成毫米，如下
4、插入块之后，如图
很明显，插入图块大小发生了变化。以上是写块是单位设定对形成块的影响，块定义设置也是一样。
