CAD中椭圆怎么转换为修订云线？CAD绘制的椭圆形想要变成云线，该怎么操作呢？下面我们就来看看详细的教程。
1、首先打开CAD软件，找到CAD中的椭圆命令，这里点击工具栏中的椭圆即可，任意选择一种命令。
2、然后依据下方命令提示栏中的操作，绘制一个你想要的尺寸的椭圆，这里每次操作完成一步，只需要点击空格即可。
3、然后在命令栏中输入revcloud命令，该命令即为修订云图命令。
4、点击空格之后，即可进入该命令的程序，然后可以选择A 更改弧长，S更改样式，将修订云图的相应设置更改为你想要的参数。

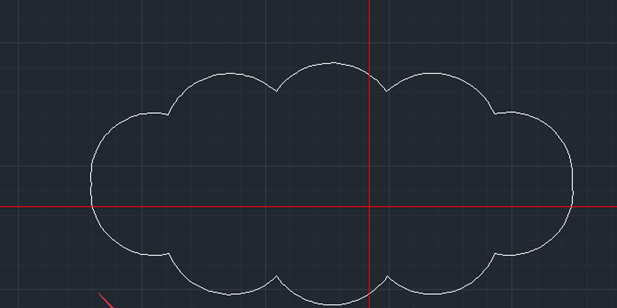

5、修改完成之后，在该命令中，选择命令O对象，即可进入对象命令中，选择你要修改的椭圆的对象，选择完成之后，点击空格，即可完成修改。

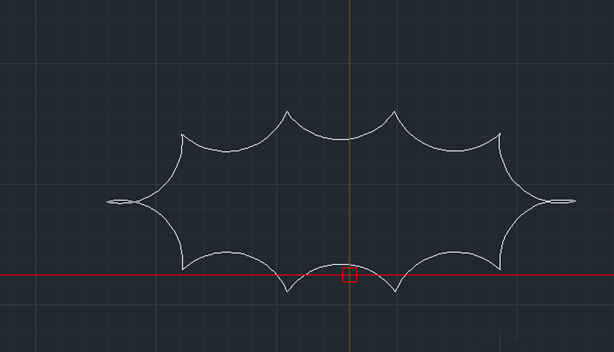

6、可以选择正反向，如果选择反向，如图所示，使用命令Y，即可更改为下方的反向云图。
以上就是CAD中椭圆转换成修订云线的教程，很简单，适合新手学习，大家尝试画一下吧。
