CAD标注怎么插入沉头符号
CAD标注图纸怎么插入沉头符号呢？CAD图纸中需要添加标注，比如沉头孔标注，该怎么添加呢？今天小编就为大家介绍CAD中添加沉头符号的教程，很简单，一起来看看。

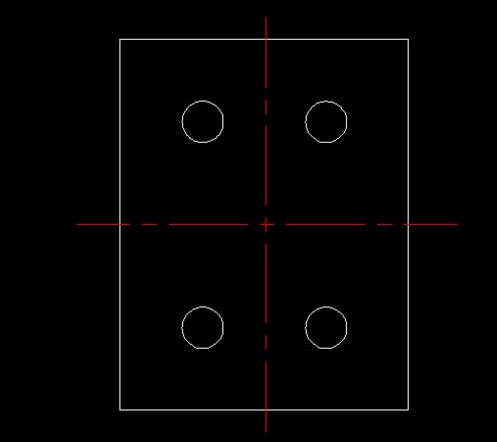

1、打开CAD软件，并绘制如图图形。

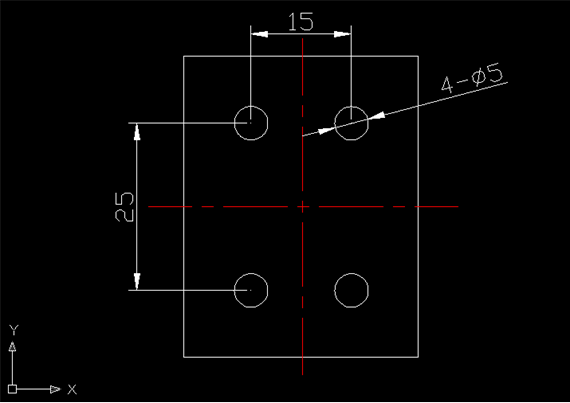

2、对图形进行简单的尺寸标注。
3、点击“编辑标注”，或者在命令行输入命令dimedit，在“输入编辑标注类型”中选择“新建N”。
4、并在出现的对话框中输入“v1.5",1.5表示沉头的深度，用鼠标选择”v1.5“，并将字体选择为”GDT“。

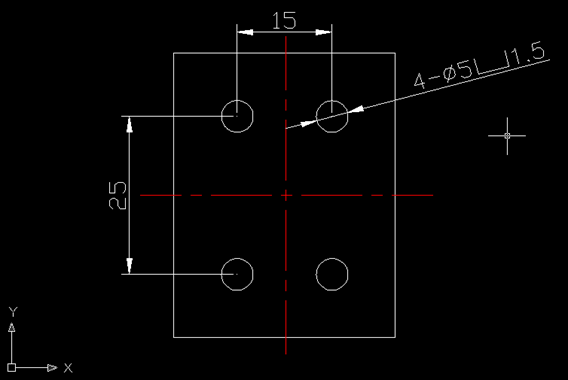

5、选择以后，再选择需要编辑的尺寸标注，就会得到想要的效果。
以上就是CAD图纸插入标注沉头符号的教程，希望大家喜欢。
