用CAD如何画人行横道
对于初学CAD的人来说很多内容理解的不透彻，需要多加练习才能熟能生巧，下面通过一个例子：画人行横道来让大家理解更加透彻一些。

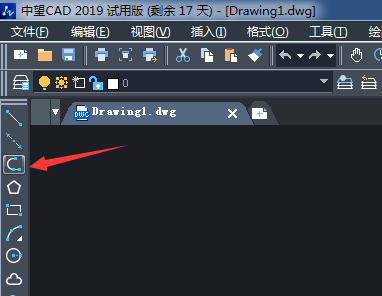

1.首先打开cad画图界面，选择多段线工具；

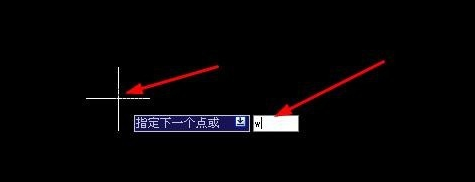

2.用鼠标点击要绘制的起点，选择起点后，命令栏中会出现指令，在命令栏中输入w后按下空格键；

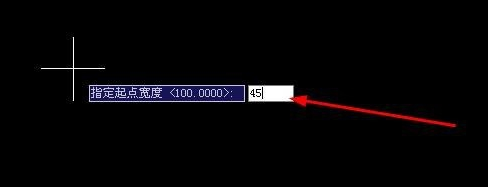

3.输入斑马线的起点的宽度45，按空格键，再输入斑马线的端点的宽度一个45，按空格键；
4.命令栏中输入L，按空格键，长度100， 按空格键，

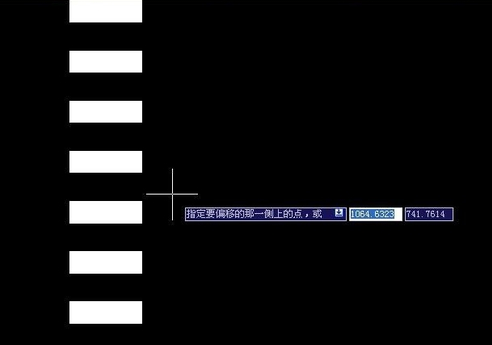

5.用鼠标选取刚才画好的线段，在命令栏输入O(偏移)，空格键，再输入100，空格键，再输入M（多次偏移,）空格键，再用鼠标操作在画面上多次点击，斑马线就能画好了。
以上就是用luck18网址画人行横道的具体教程，大家都学会了吗？
