用CAD软件怎么画酒格
新学家装设计的朋友，在设计酒柜时经常会碰到酒格。现在给大家带来一个新的用CAD软件画酒格的教程，有兴趣的朋友们可以继续看下去。
1.首先打开CAD软件，在软件左下把（捕捉，正交，对象捕捉）开启。
2.用快捷键XL空格，画两条垂直相交的放射线
3.酒格内空一般是90mm——120mm之间。内空太小，酒瓶放不进。板材用18mm的多。这里以内空90mm，板材18mm为例。用快捷键O空格,输入108空格,选两条垂直相交的放射线以108mm便移。
4.用快捷键TR空格两下，修剪掉红框处线条。

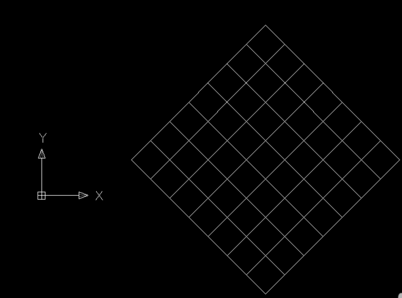

5.鼠标左键框选图形，用快捷键RO空格,鼠标左键确定基点，输入45空格。把图形旋转成45度，如 下图。

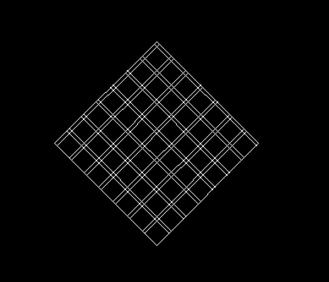

6.用快捷键O空格，输入18空格，点要偏移直线，点左键向同一侧偏移18mm

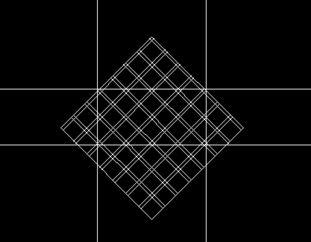

7.用快捷键XL空格，画4条放射线框出酒格位置。
8.用快捷键TR空格和E空格把酒格位置外多余线条修剪删除掉。

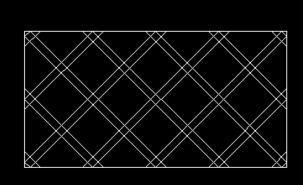

9.用快捷键TR空格和E空格把酒格图形内多余线条修剪删除掉。

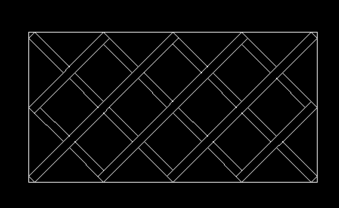

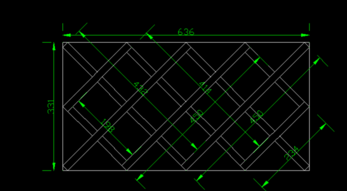

10.标注一下尺寸，一张酒格图纸就画好了。
以上便是用luck18网址2019画酒格的详细教程，如果大家想了解其他教程，可以继续关注luck18网址官网。
