CAD如何绘制双心形的图案
CAD如何绘制双心形的图案?在CAD中想要设计一个简单的双心图案，并填充颜色，该如何操作呢？下面小编就教大家使用CAD画心形图案，其实通过这里你还可以发现很多，例如还可以绘制星星和花花草草图案，CAD还是很有艺术感的！
1、首先，画出两个小圆，并画出其水平方向倾斜30°的直径。
2、以直径的两个端点为切点，分别作两圆的切线。

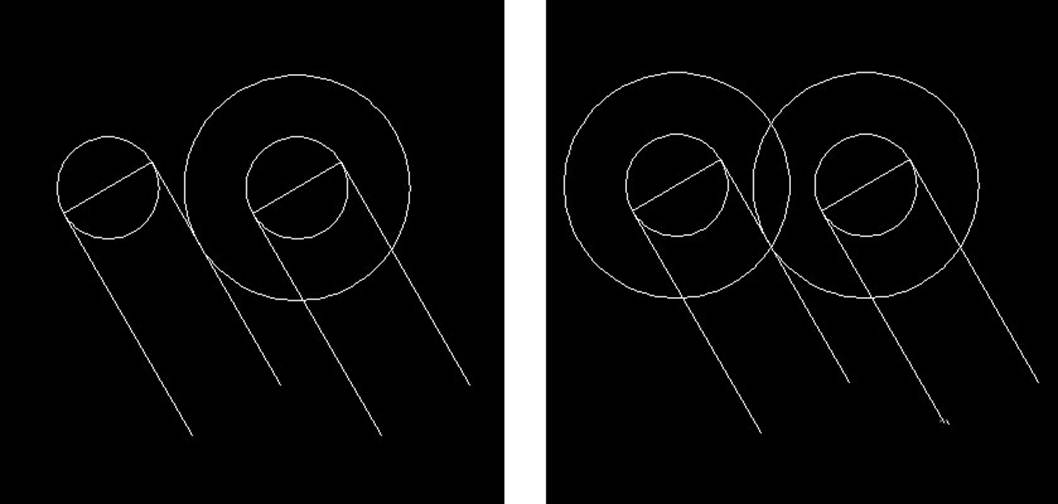

3、以右边小圆的圆心为原点，绘制出大圆与左边小圆的切线相切。接着将大圆复制到左边小圆圆心的位置，绘制出两个同心圆环。

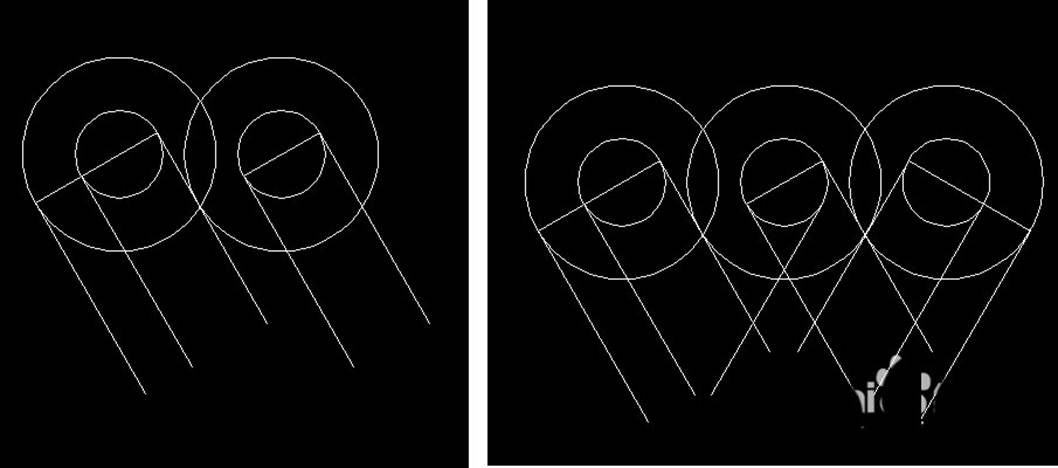

4、将左侧小圆的直径延长到与大圆相交，以交点为切点作切线。将右侧小圆圆心作为原点，做左侧圆及其切线的镜像。

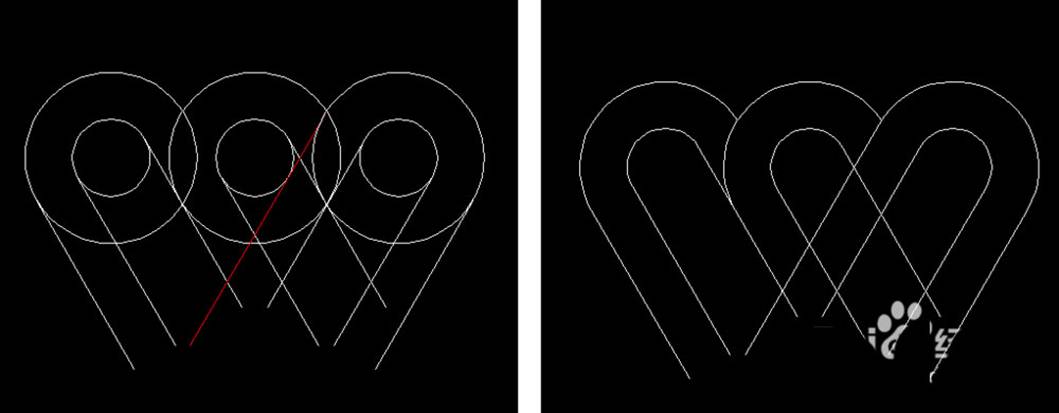

5、将图示红线延长至与最右侧大圆相切，并修剪所有的圆，保留上半部分。

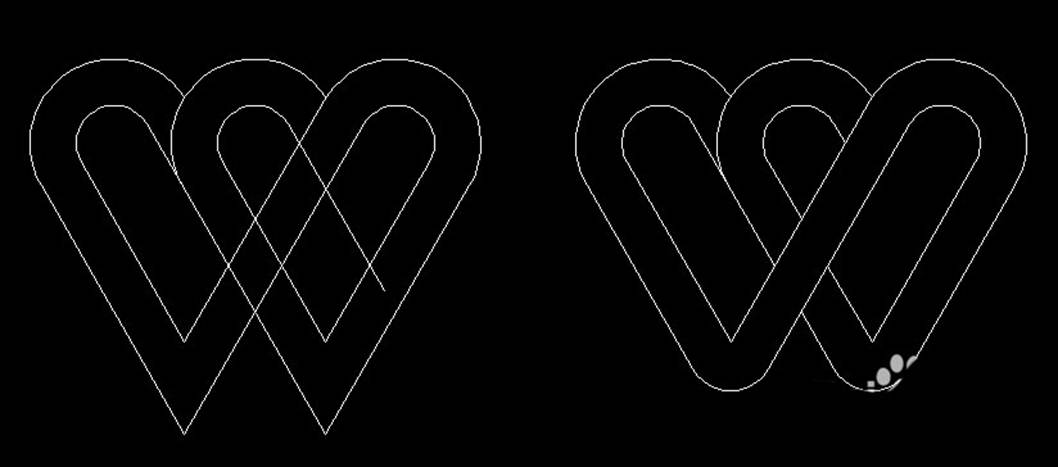

6、将切线延长至相交，并修剪多余的部分，再将底下尖角倒圆，基本的图形绘制已完毕。
7、最后，上色根据读者自己的喜爱，这样就完成了连环双心。
