cad如何批量导入坐标
cad中我们该如何快速将大量点导入呢？接下来小编就给大家来详细讲解下,有需要的朋友可以参考下。

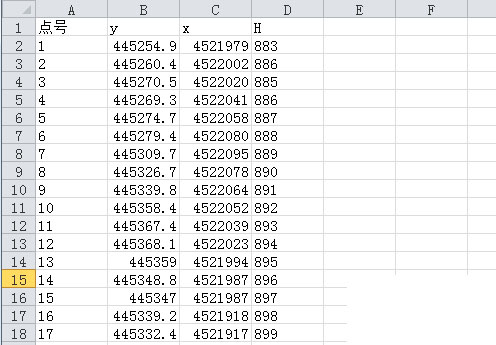

1、首先，将要导入的高程坐标导入到excel中。

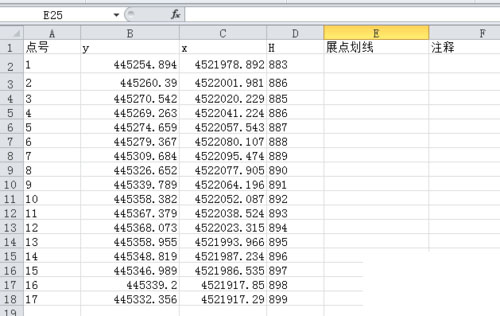

2 、新建E列为展点划线，新建F列为注释。

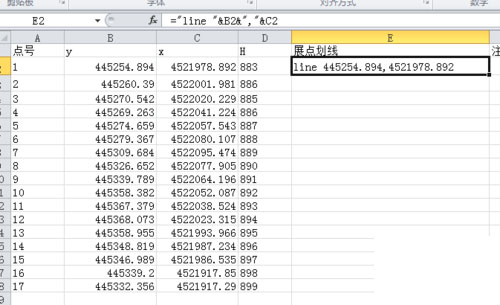

3、在E列中输入如下公式：【="line "&B2&","&C2】；

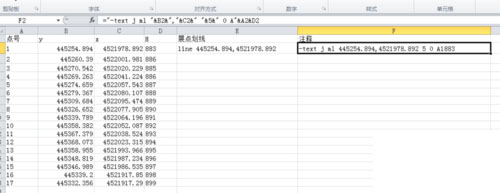

4、在F列中输入如下公式：【="-text j ml "&B2&","&C2&" "&5&" 0 A"&A2&D2】；

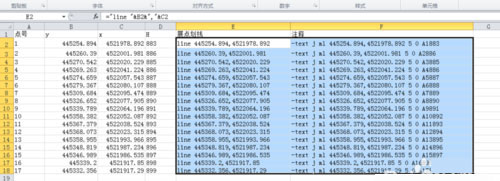

5、选中E2和F2列，在右下角实心光标变成十字时下拉，将E列和F列进行充填序列。

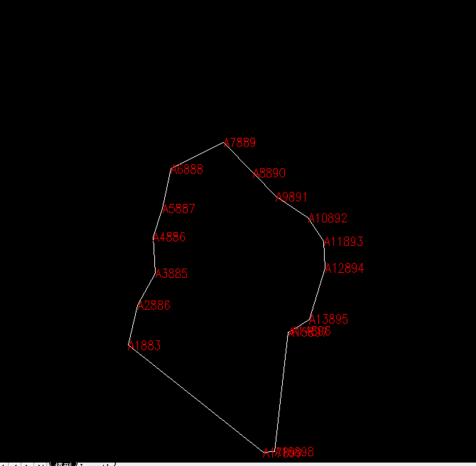

6、复制E列数据粘贴至cad命令行。可以看到生成的图形文件。
7、复制F列数据粘贴至CAD命令行。
以上就是本篇文章的全部内容了，更多资讯请关注xelegaCAD的官方公众号。
