CAD如何倒角和输入尺寸倒角
CAD倒角的方法有很多种，那么怎么用输入尺寸来倒角？接下来小编就为大家讲解一下具体方法
1、首先,打开xelegaCAD软件,并且打开要倒角的图形文件.现在要给直角位倒角,需要倒的角尺寸为C3X45度

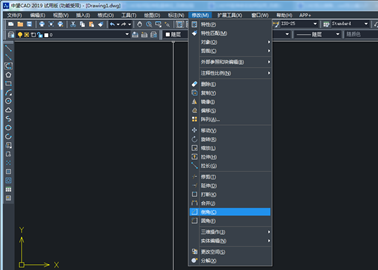

2、点击”修改”菜单中的下拉菜单内的“倒角”

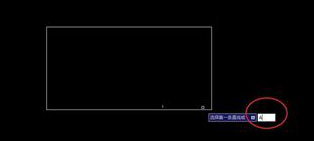

3、则会出现对话框“输入第一直线或”，然后选择角度，输入"A"并按确定

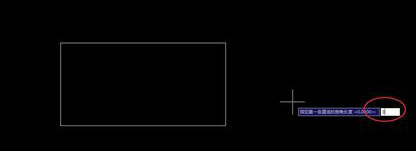

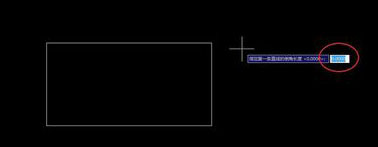

4、接着出现对话框“指定第一条直线的倒角长度”，直接输入“3”，并确定

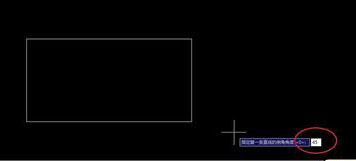

5、接着出现对话框“输入第一条直线的倒角角度”，输入“45"并按确定

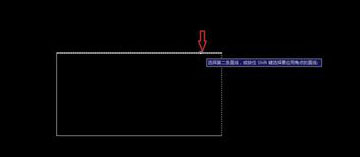

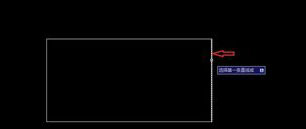

6、然后回到画图界面，点击选择要倒角的第一条线，再选第二条线，最后点击确定

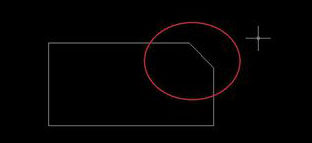

7、这样倒角就完成了，接着看一下图，就会出现了修改后的角位

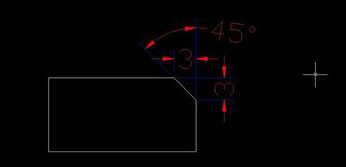

8、最后测量验证一下,点击线性标注,查看数据。
