CAD图纸如何设置打印线宽
CAD图纸如何设置打印线宽？其实很简单,下面就来看看详细的教程.
方法一：使用多义线来控制打印输出的线宽
1、首先,点击左边工具栏“绘图”里面第三个图标,或者在命令框内输入“PL”,启动多义线命令
2、通过参数W来设置宽度，前面我们的例子出图比例为1:10，计划打印宽度为2mm，因此绘制的线宽应为20mm

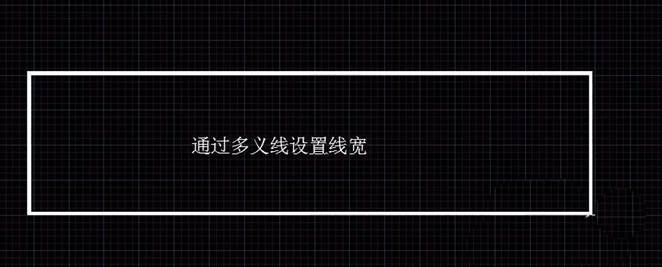

3接着就可以绘制矩形了,完成后如下图
方法二：通过线条格式定义线宽
1、“特性”工具栏里设置线宽
2、先选中想要设置线宽的矩形，然后在特性工具栏中将线宽调整为2mm

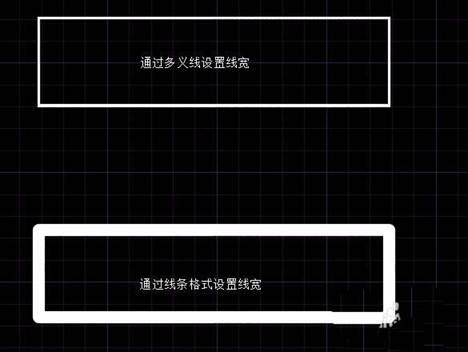

3、线宽虽然调整了，但是显示仍然为细线,这时候可以通过“显示线宽”开关来将线型宽度显示出来
