CAD中如何绘制矩形内切五个圆
CAD中如何绘制矩形内切五个圆?小编接下来为大家介绍一个简单的方法,如下:
1、首先,绘制任意半径的圆, 下面以半径为10为例

2、接着,复制圆

3、然后,使用”相切相切半径”功能绘制与两圆相切的第三个圆,注意:三个圆半径都相等

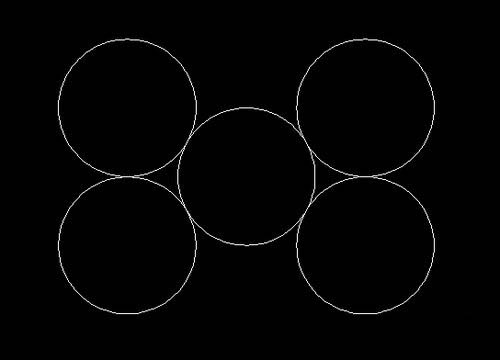

4、镜像左边的圆,得到五个圆

5、接着,用直线命令描绘直线,如下图

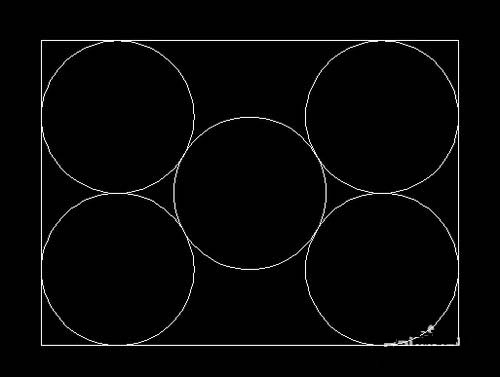

6、最后,用延伸或倒圆角(圆角半径为0)绘制出矩形
