cad画一个圆与另两圆内切、外切
CAD是强大的画图软件，功能非常的多样化。在CAD中圆与圆之间的外切，内接对新手来说可能有点复杂，今天小编就给大家讲解一下具体的步骤。
方法/步骤

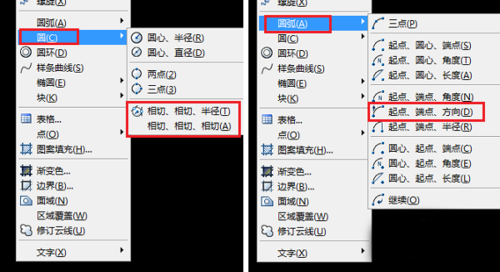

1.我们在绘制存在两个切点的公切圆的时候，选择圆工具，如图所示，可以看出圆工具提供了两种画公切圆的方法。
2.如果我们已经知道公切圆半径时，可以直接使用切点、切点、半径的方法，绘制公切圆。

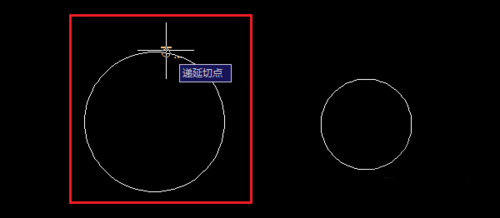

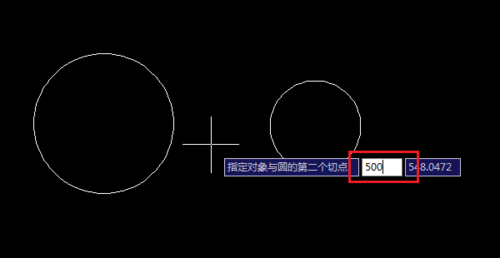

输入c，空格，t，空格，分别在两个圆大概的切点位置点击一下，再输入公切圆半径，空格，绘制出公切圆。如图所示。

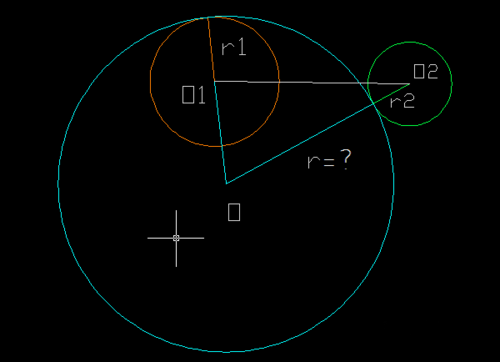

3.如果我们只知道公切圆圆心位置，需要先算出公切圆半径。再重复第2步的过程，绘制公切圆，

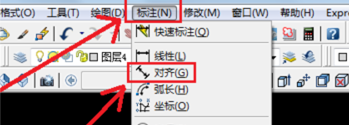

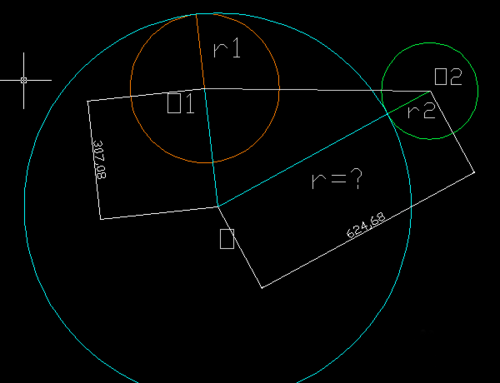

在上方的菜单栏，选择标注-对齐，调用对齐标注工具，点击公切圆圆心和内切圆圆心，空格，标注出两圆心之间的距离d(OO1)。重复，标注出公切圆圆心和外切圆圆心之间的距离d(OO2)。
根据d(OO1)或d(OO2)计算出公切圆半径r，重复第2步的过程绘制出公切圆。

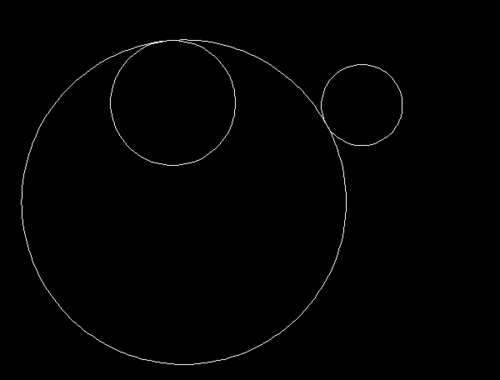

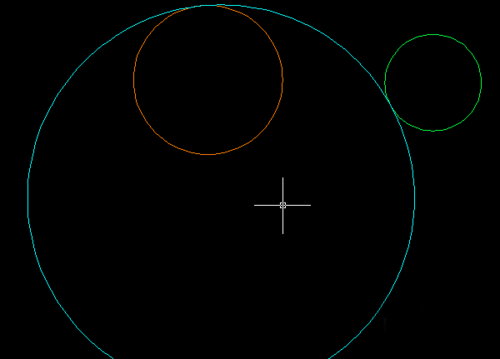

效果如下：完成。
其实圆与圆之间的外切和内接还有很多种情况，需要我们更加深入的学习。掌握不同条件下的绘制方法，对我们学习CAD非常的有帮助。
